LM317参数与中文使用手册

[11-21 23:05:44]   来源:http://www.88dzw.com  器件应用   阅读:8953

文章摘要:LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V,负载电流最大为1.5A。它的使用非常简单,仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调

LM317参数与中文使用手册,标签:电子小制作,电子制作网,http://www.88dzw.com

  LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V,负载电流最大为1.5A。它的使用非常简单,仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上,实现可编程的电源输出。
特性简介
  可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。
电压范围
  LM117/LM317 1.25V 至 37V 连续可调。

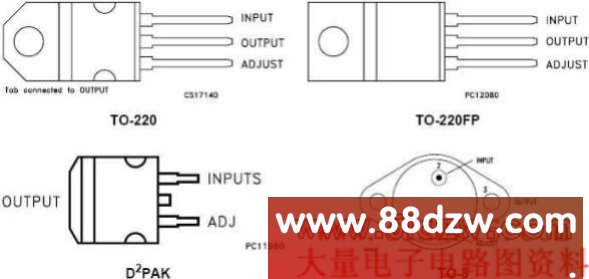

  其封装形式如下:
LM317参数与中文使用手册
绝对最大额定值


符号 参数 单位
VI-O 输入-输出电压差 40 V
IO 输出电流 内部限制
Top 工作结温 LM117 -55到150
LM217 -25到150
LM317 0到125
Ptot 功耗 内部限制
Tstg 储存温度 -65到150

引脚图(顶视)
LM317参数与中文使用手册
  注:输入至少要比输出高2V,否则不能调压。输入电要最高不能超过40V吧。输出电流最好不超过1A。 输入12V的话,输出最高就是10V左右。由于它内部还是线性稳压,因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时,注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。
应用电路
LM317参数与中文使用手册

[1] [2]  下一页
