　　图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。制作时，可参考图示参数选择器件。由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。

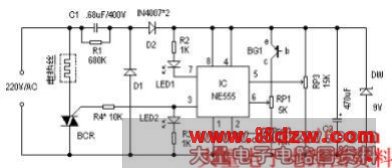

电热毯温控器

　　一般电热毯有高温、低温两档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。

工作原理：
　　电路如图所示。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6元件选择：
　　BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。
制作要点：
　　热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。一电容器铝壳内，注入导热硅脂，制成温度探头。使用时，把该温度探头放在适当部位即可。

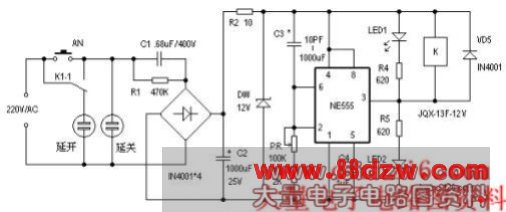

多用途延迟开关电源插座

　　家用电器、照明灯等电源的开或关，常常需要在不同的时间延迟后进行，本电源插座即可满足这种不同的需要。
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。

　　按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥ 脚为高电平，则NE555的③ 脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
　　这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。就这样满足了不同的需求，LED、LED2作相应的指示。
　　本电路只要元器件是好的，装配无误，装好即可正常工作。
　　延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。RP指有效部分。C3可用数十pF至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
　　C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。其它元器件无特殊要求。

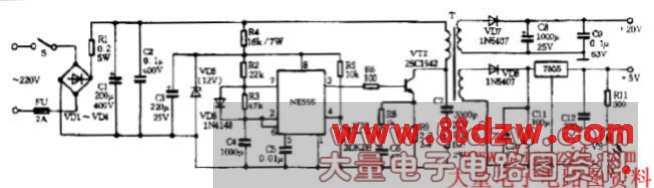

新颖实用的直流低压稳压电源

　　开关电源部分的VD1－VD4、R1、C1、C2组成整流滤波电路。NE555和R2、R3、C4、VD6等元件组成多谐振荡电路，其频率约20KHz。R4、C3、VD5组成降压稳压电路，为NE555提供12V工作电源。大功率管VT1及变压器T构成开关电路。VT1的工作状态由NE555的③脚控制，导通时间由脉冲宽度决定，调整R3即可改变脉冲宽度。脉冲宽度变宽，输出电压升高；脉冲宽度变窄，输出电压降低。VT2及R8、R9、C6组成过流保护电路。当负载过重或发生短路故障时，VT2导通，强迫NE555复位停振，从而保护VT1不致损坏。C7、R10为保护网络，防止VT1的c-e结被瞬间脉冲击穿。两个次级绕组经整流滤波后分别输出20V及12V。
　　为了使制作简单，开关电源设计成不能自动稳压的，其功能类似于变压器，只是实现轻型化的隔离降压作用，稳压功能由后面的稳压电路实现。12V直流电压经7805稳压后输出+5V电压；20V直流电压送至可调稳压电路。两者不共地，以便于进行加减组合输出多种电压。
