  磷酸铁锂电池是一种用磷酸铁锂(LiFePO4)材料作电池正极、用石墨作电池负极的新型锂离子电池。关于该电池的详细介绍请参看本刊9期磷酸铁锂动力电池一文。
磷酸铁锂电池的标称电压是3.2V、终止充电电压是3.6±0.05V、终止放电电压是2.0V。该电池与锂 离子电池一样要求恒流、恒压充电,充电率范围是0.2~1C。
  上海如韵电子有限公司在自主开发出单节锂电子充电器芯片CN3052及CN3056后,2007年又开发出性能更好的单节磷酸铁锂充电器芯片CN3058及CN3059,满足了市场的需求。本文将介绍CN3059。
  特点与应用
  CN3059是一种对单节磷酸铁锂电池进行恒流、恒压充电的充电器IC。用该IC组成的充电器主要特点:充电电流可由一外设电阻RISET设定,最大充电电流可达1A;输入电压4~6V,可采用USB接口或4.5~6V输出电压(输出电流1000~1500mA)的AC/DC适配器供电;充电器电路简单、外围元器件少、成本低;对过放电(电池电压<2.0V)的电池有小电流预充电模式;内部有功率器理电路,若芯片的结温超过115℃时能自动降低充电电流作过热保护,使用户可设置较大的充电电流,以提高充电效率;有两个LED分别作充电状态指示及充电结束指示;有输入电压过低(<3.61V)时的输出锁存功能、自动再充电功能、电池温度监测功能;采用小尺寸、散热增强性的10引脚DFN封装;充电温度范围0~45℃或0~65℃(由充电电池参数决定)。
  CN3059是磷酸铁锂电池的专用充电器IC,但它还有一个独特的特点:外设一个电阻RVSET,它可以增加恒压充电的输出电压。利用这个独特的特点,可以组成简易的3节镍氢电池充电器及4V铅酸电池充电器或锂离子电池充电器。
  由CN3059组成的充电器适合充  0.5~4Ah的磷酸铁锂电池。其应用领域:矿灯、LED应急灯、警示灯;车模、船模、航模及电动玩具;在照相机中,用3.2V磷酸铁锂电池替代一次性3V锂电池(型号为CR123A),其外廓尺寸相同;通信装置;小型医疗仪器及野外测试仪器;小型电动工具等。另外,可采用CN3059组成充3节镍氢电池及4V铅酸电池的充电器等。
封装、引脚排列及功能

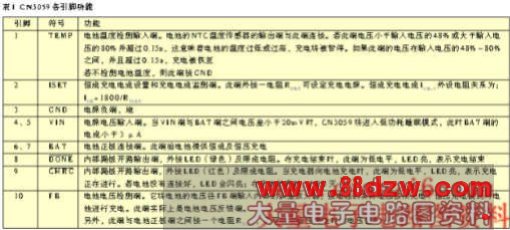

  CN3059采用散热增强型10引脚小尺寸DFN封装,其引脚排列如图1所示,各引脚功能如表1所示。
磷酸铁锂电池充电器CN3059
图1 CN3059引脚图
磷酸铁锂电池充电器CN3059
主要参数
  CN3059的极限参数:各引脚的电压范围为-0.3~6.5V;BAT引脚与GND短路时间可连续;静电击穿电压为2kV;最高结温为150℃;焊接温度为300℃(10s)。
  CN3059的电气参数:电源输入电压范围为4~6V;静态电流典型值为650μA;低压锁存电压为VIN≤3.61V;预存电阈值电压是电池电压小于2.05V;恒压充电电压3.6V;充电结束阈值电压(ISET端电压)为0.22V;睡眠模式阈值电压为VIN-VBAT≤20mV;睡眠模式解除阈值电压为VIN-VBAT≥50mV;TEMP端高温阈值电压为80%VIN,低温阈值电压为48% VIN。
典型应用电路
  采用CN3059组成磷酸铁锂电池充电器电路与由CN3056组成的锂离子充电器电路相比,前者有两个突出的优点:①精确检测充电电池的电压,充电电池的终止充电电压控制得更精确,使电池充的更满;②采用在FB端与电池正极之间加接一个电阻RVSET,使充电器除能充磷酸铁锂电池外,也可简单地组成充铅酸电池及镍氢电池,扩展了充电器功能。下面分别介绍这2种典型应用电路。
1充磷酸铁锂电池电路
 充电电池型号为26650,容量为2800mAH,采用1000mA恒流电充电(其充电率约0.36C),充电器电路如图2所示。
