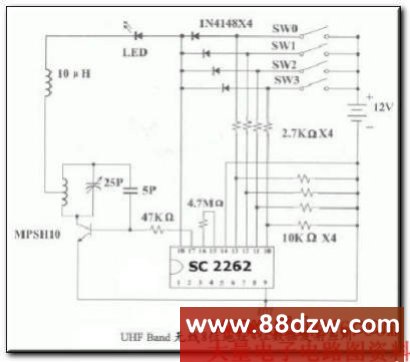

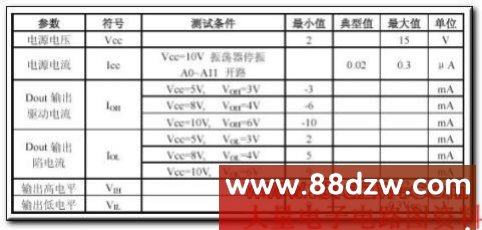

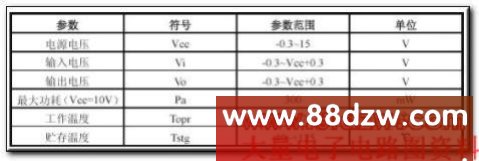

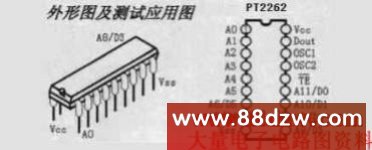

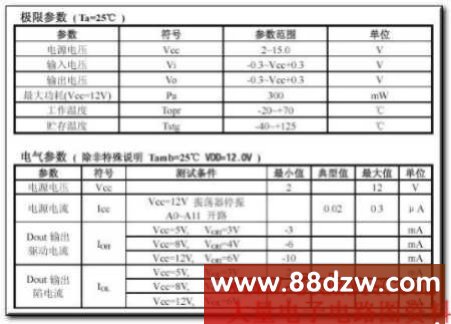

PT2262/2272编解码集成电路介绍
[11-21 23:05:39] 来源:http://www.88dzw.com 器件应用 阅读:8619次
文章摘要: 解码电路PT2272引脚图 名称 管脚 说明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码 D0-D5 7-8、10-13 地址或数据管脚,当做为数
PT2262/2272编解码集成电路介绍,标签:电子小制作,电子制作网,http://www.88dzw.com解码电路PT2272引脚图
名 称 | 管 脚 | 说 明 |
A0-A11 | 1-8、10-13 | 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码 |
D0-D5 | 7-8、10-13 | 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换 |
Vcc | 18 | 电源正端(+) |
Vss | 9 | 电源负端(-) |
Din | 14 | 数据信号输入端,来自接收模块输出端 |
OSC1 | 16 | 振荡电阻输入端,与OSC2所接电阻决定振荡频率; |
OSC2 | 15 | 振荡电阻振荡器输出端; |
VT | 17 | 解码有效确认 输出端(常低)解码有效变成高电平(瞬态) |

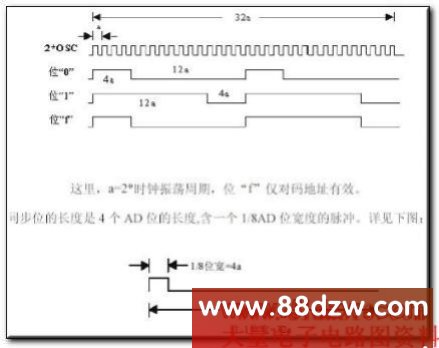

地址码和数据码都用宽度不同的脉冲来表示,两个窄脉冲表示“0”;两个宽脉冲表示“1”;一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
