光照变色蠕虫电路
[09-13 19:51:34] 来源:http://www.88dzw.com 光电电路图 阅读:8481次
文章摘要:相关元件PDF下载:CD4011 如图所示为一个有趣的电子玩具:光照变色蠕虫电路。用手电筒照射它的左眼时,它会变色,由红色逐渐变为橙色,又逐渐变为黄色,再逐渐变为绿色,然后在渐变为红色,如此循环。当照射又右眼时,它便会停止变色。元器件选择:与非门D1~D4采用一块CMOS数字集成电路CD4011,其内部含有4个独立的与非门。VT1~VT4采用9013,或其他ICM≥400mA、PCM≥500mW的NPN型晶体管。VD1~VD10采用三引脚变色发光二极管。VD11、VD12采用光敏二极管,也可使用光敏三极管。电源采用9V层叠电池。
光照变色蠕虫电路,标签:光电电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
CD4011

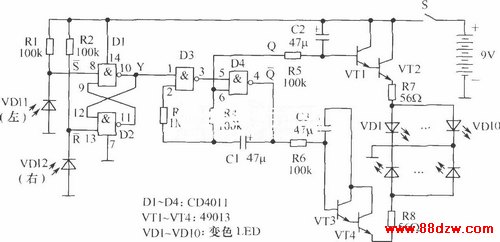

如图所示为一个有趣的电子玩具:光照变色蠕虫电路。用手电筒照射它的左眼时,它会变色,由红色逐渐变为橙色,又逐渐变为黄色,再逐渐变为绿色,然后在渐变为红色,如此循环。当照射又右眼时,它便会停止变色。
元器件选择:与非门D1~D4采用一块CMOS数字集成电路CD4011,其内部含有4个独立的与非门。VT1~VT4采用9013,或其他ICM≥400mA、PCM≥500mW的NPN型晶体管。VD1~VD10采用三引脚变色发光二极管。VD11、VD12采用光敏二极管,也可使用光敏三极管。电源采用9V层叠电池。
Tag:光电电路图,光电电路,电路图讲解,电子电路图 - 光电电路图
