光敏三极管组成的光控电位器电路
[09-13 19:51:38] 来源:http://www.88dzw.com 光电电路图 阅读:8626次
文章摘要:相关元件PDF下载:3DJ6F 如图所示的光控电位器,使用激光笔做光源照射光敏管VT1,沟道电阻减小,音量提高;若照射VT2音量则降低,从而实现了光控音量调节。该电位器每次开机时,VT3管的G极电位为0V,沟道电阻为最大值,音量也就被控制在最小。如图所示为一单声道,若需控制多个声道,只需把场效应管G极并联起来即可。VT3选用3DJ6F或同类场效应管。VT1、VT2使用市售NPN型光敏管即可,C1、C2、C3选用6.3μF/25V钽电解电容。电阻选用1/8W金属膜电阻。
光敏三极管组成的光控电位器电路,标签:光电电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
3DJ6F

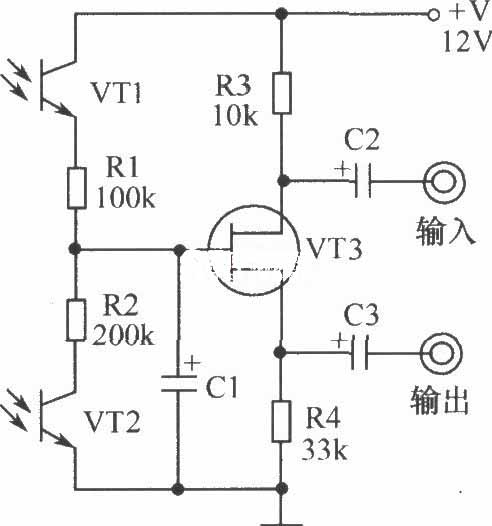

如图所示的光控电位器,使用激光笔做光源照射光敏管VT1,沟道电阻减小,音量提高;若照射VT2音量则降低,从而实现了光控音量调节。该电位器每次开机时,VT3管的G极电位为0V,沟道电阻为最大值,音量也就被控制在最小。如图所示为一单声道,若需控制多个声道,只需把场效应管G极并联起来即可。VT3选用3DJ6F或同类场效应管。VT1、VT2使用市售NPN型光敏管即可,C1、C2、C3选用6.3μF/25V钽电解电容。电阻选用1/8W金属膜电阻。
