数字隔离电路图
[09-13 19:52:00] 来源:http://www.88dzw.com 光电电路图 阅读:8912次

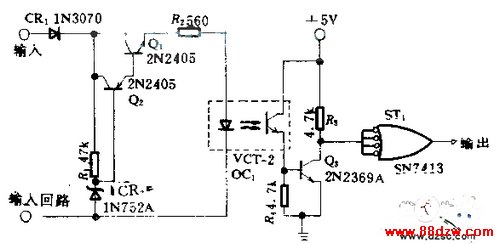

文章摘要:本电路采用光电耦合器,在两个数字电路之间可以提供完全的电气隔离。低至+4V的输入信号也能使输出改变状态,而电路能够承受高达+100V的输入峰值而不被击穿。Q1,Q2组成电流稳定器,把通过光电隔离器输入端的回路电流限制在7mA。齐纳二极管CR2提供参考电压,由此决定通过R2的电流。输出端的施密特触发器消除了振荡,否则,在快速TTL电路上加以缓慢上升时间的信号时,就会出现振荡。当输入信号点亮光电隔离器的发光二极管时,输出就改变状态。欢迎转载,信息来自www.88dzw.com
数字隔离电路图,标签:光电电路,电路图讲解,http://www.88dzw.com本电路采用光电耦合器,在两个数字电路之间可以提供完全的电气隔离。低至+4V的输入信号也能使输出改变状态,而电路能够承受高达+100V的输入峰值而不被击穿。Q1,Q2组成电流稳定器,把通过光电隔离器输入端的回路电流限制在7mA。齐纳二极管CR2提供参考电压,由此决定通过R2的电流。输出端的施密特触发器消除了振荡,否则,在快速TTL电路上加以缓慢上升时间的信号时,就会出现振荡。当输入信号点亮光电隔离器的发光二极管时,输出就改变状态。
欢迎转载,信息来自www.88dzw.com
