录音机遥控显示电路图

文章摘要：CC4082接成正反馈，与条功能开关配合，组成触发器保证输出电信号无抖动。后面的“或”门或触发器模拟录音机的工作逻辑，使6个发光二极管分别指示录、放、倒带、快进、停止、暂停这6个状态。CC4013直接驱动发光二极管，限流为4~5mA。选择Q端驱动发光二极管，其目的是Q端和逻辑姿态无关。如果过驱动时输出电压下降，也不影响Q端逻辑状态。欢迎转载,信息来自www.88dzw.com

录音机遥控显示电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

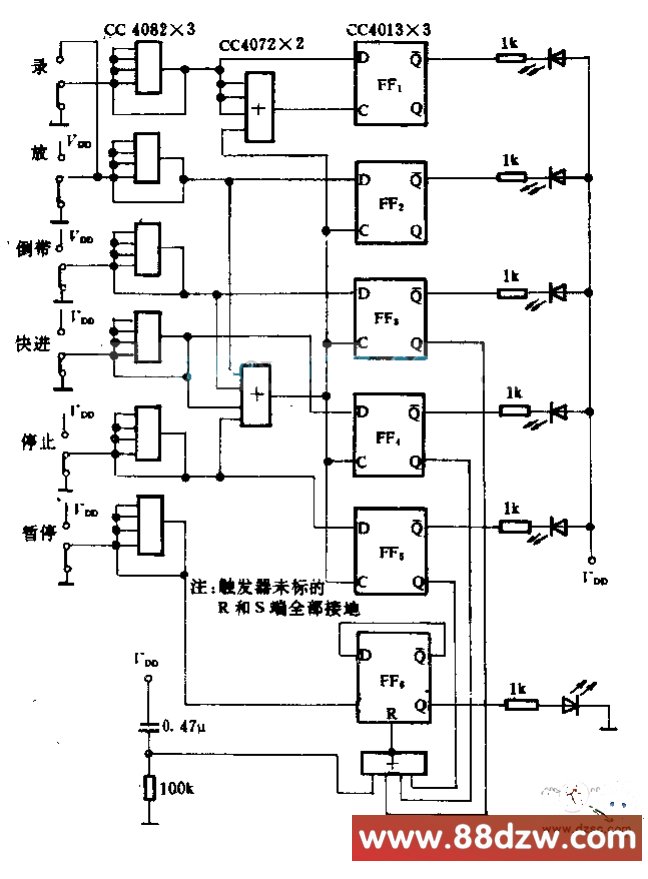

　　CC4082接成正反馈，与条功能开关配合，组成触发器保证输出电信号无抖动。后面的“或”门或触发器模拟录音机的工作逻辑，使6个发光二极管分别指示录、放、倒带、快进、停止、暂停这6个状态。

　　CC4013直接驱动发光二极管，限流为4~5mA。选择Q端驱动发光二极管，其目的是Q端和逻辑姿态无关。如果过驱动时输出电压下降，也不影响Q端逻辑状态。
