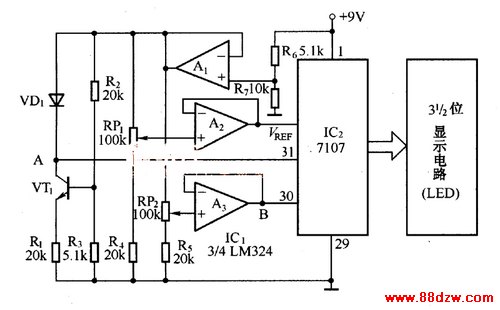

图所示电路是由温敏二极管担任测温元件的数字式温度计电路。它主要由A/D转换器7107、运算放大器LM324、3位LED显示电路以及温敏二极管等组成,具有精度高、稳定性好、通用性强和使用方便的特点。温度计的测温范围为0℃~100t,精度为±1℃。
由运算放大器A1组成的电压跟随器将A/D转换集成电路ICz与温度采样电路分开供电,以减少它们之间的相互影响。半导体管VT1和R1、R2、R3为温敏二极管VD1提供了稳定的偏置电流。电位器RP2与R5为7107提供调零电路,用来补偿被测温度为0℃时A点的电位,使0℃时Ux=UA-UB=OV。电位器RP1与R4为7107提供基准电压,以实现100℃时的满度调节。运算放大器A2及A3接成电压跟随器,以起到隔离缓冲的作用。
数字式温度计电路
