光控节能路灯(二)工作原理图

文章摘要：相关元件PDF下载：JEC-2 如图所示为用JEC-2多功能集成电路制作的光控节能路灯。天黑后，能自动启动路灯进行照明；天变亮时，又可自动停止工作。线路新颖，制作简单，不需太多调试。JEC2作为核心元件。天亮时，即光敏二极管有光照射时，其内阻变小。调节W可使电容C1上的压降高于2.5V，JEC2由于有触发电压而导通，2脚输出低电位，继电器J动作，其常闭触点断开，切断了交流接触器的供电电源。接触器C不工作，电灯不发光。当天变黑后，光敏二极管无光照，其阻值变大，而使JEC2由于触发电压小而截止。2脚输出高电平，继电器J不吸合，其常闭触点接通C的电源，C动作，路灯随之开始工作。电容C1的设置，可

光控节能路灯(二)工作原理图,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

JEC-2

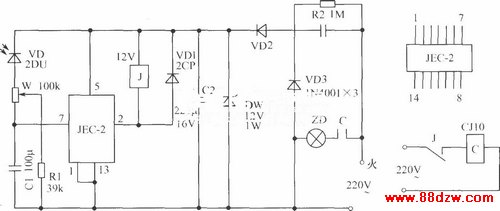

如图所示为用JEC-2多功能集成电路制作的光控节能路灯。天黑后，能自动启动路灯进行照明；天变亮时，又可自动停止工作。线路新颖，制作简单，不需太多调试。JEC2作为核心元件。天亮时，即光敏二极管有光照射时，其内阻变小。调节W可使电容C1上的压降高于2.5V，JEC2由于有触发电压而导通，2脚输出低电位，继电器J动作，其常闭触点断开，切断了交流接触器的供电电源。接触器C不工作，电灯不发光。当天变黑后，光敏二极管无光照，其阻值变大，而使JEC2由于触发电压小而截止。2脚输出高电平，继电器J不吸合，其常闭触点接通C的电源，C动作，路灯随之开始工作。电容C1的设置，可防止光线瞬间变化而引起的误动作。电源由市电经阻容降压后再经整流供给，线路简单，而且功耗低。
