自动拉合窗帘控制电路

文章摘要：相关元件PDF下载：NE555 如图所示是一个光控窗帘控制电路，天黑了，窗帘自动拉合，天亮了，窗帘自动拉开，完全省去了人工操作，定会给你的生活带来方便和情趣。元器件选择：IC1～IC3选用NE555时基集成电路。VT1为3DU型光敏三极管，VT2为9014等NPN型硅管。VD1、VD2可用4001或2CP系列二极管。电机M选用工作电压12V、工作电流≤150mA的微型直流电机。阻容元件如图所示。

自动拉合窗帘控制电路,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

NE555

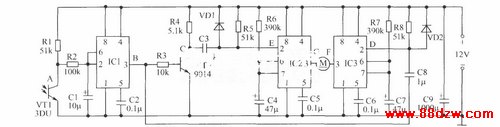

如图所示是一个光控窗帘控制电路，天黑了，窗帘自动拉合，天亮了，窗帘自动拉开，完全省去了人工操作，定会给你的生活带来方便和情趣。

元器件选择：IC1～IC3选用NE555时基集成电路。VT1为3DU型光敏三极管，VT2为9014等NPN型硅管。VD1、VD2可用4001或2CP系列二极管。电机M选用工作电压12V、工作电流≤150mA的微型直流电机。阻容元件如图所示。
