室内净化空气装置电路
[09-13 19:52:57] 来源:http://www.88dzw.com 光电电路图 阅读:8212次
文章摘要:相关元件PDF下载:3DG6 将臭氧O3(一种强氧化剂)气体扩散至室内大气中,就能起到净化空气的作用。如图所示,白天有光照时,无O3输出,电路不工作,晚上无光照射时产生O3气体,保持室内空气新鲜。VD1为光敏二极管,放置在室内有光线照射处。当白天有光照时,光敏二极管内阻下降,VT1的偏置电路接通,VT1导通工作。由于VT1导通后,VT2的偏置电路也接通,VT2也导通工作,促使VT3截止。晶体管VT4、VT5等组成多谐振荡器,当VT3截止时,多谐和振荡器也不工作。晶体管VT6、VT7等组成超音频振荡器。当VT5导通时,VT6、VT7组成的振荡器不工作;当VT5截止时,振荡器工作。当无光照时,
室内净化空气装置电路,标签:光电电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
3DG6

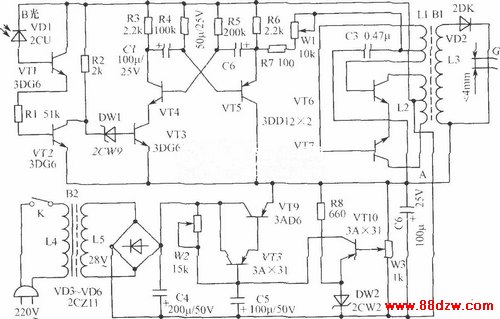

将臭氧O3(一种强氧化剂)气体扩散至室内大气中,就能起到净化空气的作用。如图所示,白天有光照时,无O3输出,电路不工作,晚上无光照射时产生O3气体,保持室内空气新鲜。VD1为光敏二极管,放置在室内有光线照射处。当白天有光照时,光敏二极管内阻下降,VT1的偏置电路接通,VT1导通工作。由于VT1导通后,VT2的偏置电路也接通,VT2也导通工作,促使VT3截止。晶体管VT4、VT5等组成多谐振荡器,当VT3截止时,多谐和振荡器也不工作。晶体管VT6、VT7等组成超音频振荡器。当VT5导通时,VT6、VT7组成的振荡器不工作;当VT5截止时,振荡器工作。当无光照时,VT1、VT2截止,VT3导通,多谐振荡器工作,有信号输出,于是超音频振荡器工作,产生约为30kHz的高频振荡,该振荡信号电压在L3上产生感应的高频电压,经VD2整流后,加在两个金属板上,金属板间电离放电,形成O3气体,这种气体扩散到空气中,净化了空气。晶体管VT1~VT3选用β≥100的管子,要求VT4、VT5选用β≥200的管子,VT6、Vt7选用BVceo≥200V,Vceo≤2V,hfe≥30。VD1选用2CU光敏二极管。其他元器件选用如图所示。
