脉冲判别电路图

[09-13 19:53:37]   来源：http://www.88dzw.com  光电电路图   阅读：8917次

文章摘要：图1是采用变色发光二极管组成的脉冲判别电路图。当正脉冲到来时，VT1导通，变色发光二极管VD1发出绿光;无脉冲到达时VT2导通，变色发光二极管VD1发出红光。依此可判别脉冲的有无。图1脉冲判别电路

脉冲判别电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　图1是采用变色发光二极管组成的脉冲判别电路图。当正脉冲到来时，VT1导通，变色发光二极管VD1发出绿光;无脉冲到达时VT2导通，变色发光二极管VD1发出红光。依此可判别脉冲的有无。

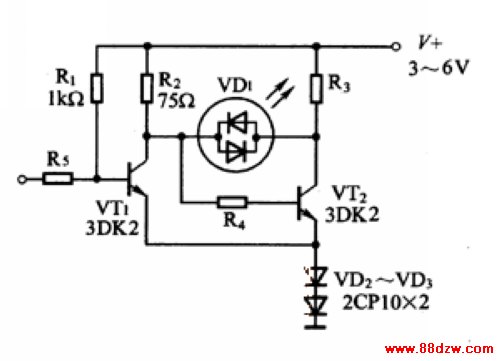

　　图1脉冲判别电路

脉冲判别电路
