多路转镶法驱动显示电略图

文章摘要：本电路利用了电池供电，它通过多路转接方式使一个译码驱动器去逐个驱动MAN-4显示器的镓个数码管，从而减少了电池的耗电量。由于人眼看到的读数在整个显示周期里还保留有印象，因而显示器好象是在连续显示。显示器的峰值电流为20mA，但每个数码管的通电时间只占整个显示周期的12.5%，四个MC1402/8位移位寄存器，把MC14518计数器链所计得的数值锁存起来，并完成多路转接功能。欢迎转载,信息来自www.88dzw.com

多路转镶法驱动显示电略图,标签：光电电路,电路图讲解,http://www.88dzw.com

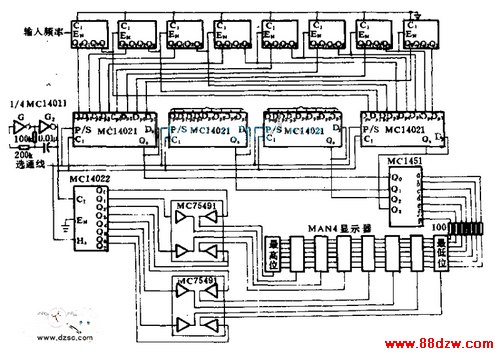

　　本电路利用了电池供电，它通过多路转接方式使一个译码驱动器去逐个驱动MAN-4显示器的镓个数码管，从而减少了电池的耗电量。由于人眼看到的读数在整个显示周期里还保留有印象，因而显示器好象是在连续显示。显示器的峰值电流为20mA，但每个数码管的通电时间只占整个显示周期的12.5%，四个MC1402/8位移位寄存器，把MC14518计数器链所计得的数值锁存起来，并完成多路转接功能。
