LED发射机的线性度控制电路图

文章摘要：在模拟系统中，对LED的线性度要求很，但不同的LED线性度不同，且线性度又随温度变化而变化。本控制电路的LED驱动器和信号放大电路能保持LED的线性度。放大器用一对互补晶体管Q1和Q2，用作进一步降低二次失真。通过R1，R2，及C1的反馈，提供75Ω的输入阻抗。放大器把输入馈送到一对互被誉为的驱动器上，驱动器的集电极输出交流耦合到LED上，适当选择R3的值可以调节偏流。二极管D1保护LED不受反向瞬态电压的影响力。用负反馈、前馈和准前馈被誉为偿可进一步改善发射机的线性度。欢迎转载,信息来自www.88dzw.com

LED发射机的线性度控制电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

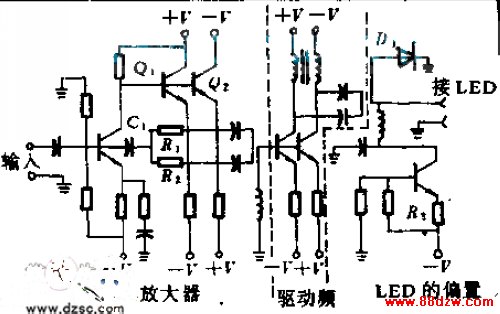

　　在模拟系统中，对LED的线性度要求很，但不同的LED线性度不同，且线性度又随温度变化而变化。本控制电路的LED驱动器和信号放大电路能保持LED的线性度。放大器用一对互补晶体管Q₁和Q₂，用作进一步降低二次失真。通过R₁，R₂，及C₁的反馈，提供75Ω的输入阻抗。放大器把输入馈送到一对互被誉为的驱动器上，驱动器的集电极输出交流耦合到LED上，适当选择R₃的值可以调节偏流。二极管D₁保护LED不受反向瞬态电压的影响力。用负反馈、前馈和准前馈被誉为偿可进一步改善发射机的线性度。
