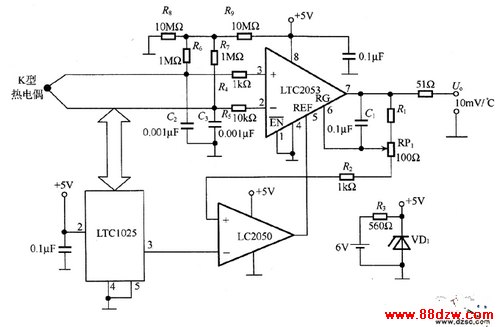

  图3-47是热电偶放大电路。电路中,LTC2053是仪用放大器,它为低功率仪器产品提供了一个极好的平台,例如,电池供电的热电偶放大电路等。由于采用了与开关电容的组合以及零漂移运算放大器的工艺,因此,LTC2053的输入偏移电压最大为10μV,共模抑制比CMRR和电源抑制比PSRR达到116dB。最理想的工作电源采用低电压2.7V到llV的单电源或±5V的双电源,另外,由于消耗电流非常低,典型值为85μpA,因此,应用于电池供电的放大器非常理想。调节R1、RP1和R2可方便对电路增益进行编程。

  作为热电偶放大器必须满足一些特殊要求,通常采用的K型热电偶的灵敏度为40.6μ℃,而电路的输出一般要求为lOmV/℃,因此,要选用额定增益为246的精密放大器。另外,热电偶一般容易受到工业环境中电子噪声的影晌,因此,仪用放大器允许输入不同的电压有助于消除由于共模噪声引起的误差。为了避免出故障,采取的保护措施是不能让热电偶无意识地接触到瞬变电源或高电压,但保护措施不能兼顾到精度。LTC2053有满足这些要求的补偿特性,它在任何引脚上都可以承受10mA的故障电流,因此,在不损坏集成芯片的情况下,10kΩ(R4和R5)保护电阻允许承受±100V故障电压。

  电路中LTC1025对热电偶进行温度补偿,确保在各种环境条件下温度的测量精度,并要靠近热电偶的节点安装,以便对温度进行最佳的跟踪。LTC1025对不同的环境温度输出相应的电压,输出灵敏度为10mV/℃,因此,0℃时输出电压为lOmV,室温(25℃)时输出250mV。测量探头温度相应的电压是补偿电压和被放大的热电偶电压之和,补偿电路的输出端与LTC2053的REF(5脚)输入端连接的所有这一切都要加上这两种电压。对于这种电路结构,考虑的仅是校正的电压必需能供出或吸收反馈电阻中电流。由于,LTC1025只供出电流,因此,可采用缓冲器LTC2050驱动REF,LTC2050是一种零漂移的运算放大器。采用单电源的缺点是,对于有效的输出探头和放大器单元的温度都必须超过0℃。若需要对负温度进行调节的话,可采用简单的充电泵变换器,例如LTC1046构成负电源。

  在常规的线性电源应用中,只要所有热电偶都连接上而LTC1025进行热跟踪,可以采用单个LTCl025和缓冲放大器去修正LTC2053热电偶放大器的不同通道。由于LTC2053工作于采样的输入信号,因此,感兴趣的频率一般低于几百Hz,这样,在反馈电路中增设0.1μF电容C1就可以加速放大器的响应。接在热电偶输入网络的电容C2和C3有助于吸收射频干扰及抑制在热电偶探头出现的采样干扰。接在热电偶中的电阻R6~R9提供高阻抗偏置,这样在探头无电压降的情况下使其抗干扰性达到最大。短的热电偶使共模信号最小,探头节点可以接地。5.1V的稳压管VD1构成电源保护电路,即防止电源出现过电压以及6V电池的极性接反,R3是限流电阻。
