　　TPS60230可驱动最多5个25mA的白光LED；TPS6023 1可驱动最多3个25mA的白光LED；TPS60230／TPS60231的主要技术特性如下。

　　①可由PWM控制信号控制白光LED的亮度。

　　②具有自适应的1倍压和1.5倍压切换模式，可获得高效率。

　　③1MHz转换频率。

　　④2.7～6.5V的工作输入电压范围。

　　⑤内置软启动电路，以限制瞬态涌入电流。

　　⑥低输入纹波及低EMI（电磁干扰）。

　　⑦电流过载保护及高温保护。

　　⑧通过滞后效应达到低压关断。

　　⑨均采用极小的3mm×3mm QFN封装。

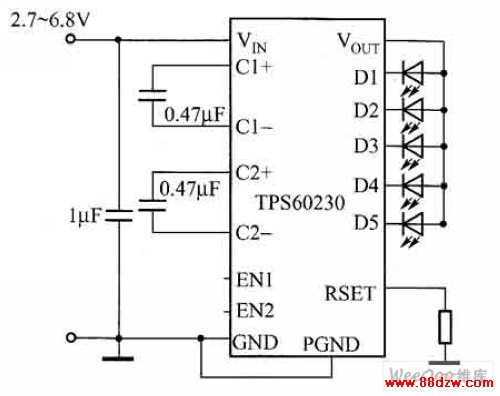

　　TPS60230驱动5个白光LED的应用电路如图所示。

　　图 TPS60230驱动5个白光LED的应用电路
