立体声音频功率放大器LM4817
[04-13 05:23:19] 来源:http://www.88dzw.com 音频电路图 阅读:8502次
文章摘要:相关元件PDF下载:LM4817 LM4817是具有低输出失落电压调整器(LDO)的电桥连接(BTL)立体声音频功率放大器,使用电源5V工作,能够输出1.0W功率,带动8Ω负载,总谐波失真及噪声(THD+N)低于1.0%。当VLIM设置为1.0V时,输出钳位为6Vp-p±800mA。LM4817可调低输出失落电压调整器(LDO)的输出电流最大可达300mA,具有关断模式(1nA,典型值)、低静态电流(90/μA,典型值)和LDO电压(120mV,典型值),稳定的调整器具有小陶瓷电容负载(2.2μF典型值)。调整器包括调节误差检测、能带隙电压基准和恒定电流限制。可利用其具有输出300mA能力
立体声音频功率放大器LM4817,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
LM4817

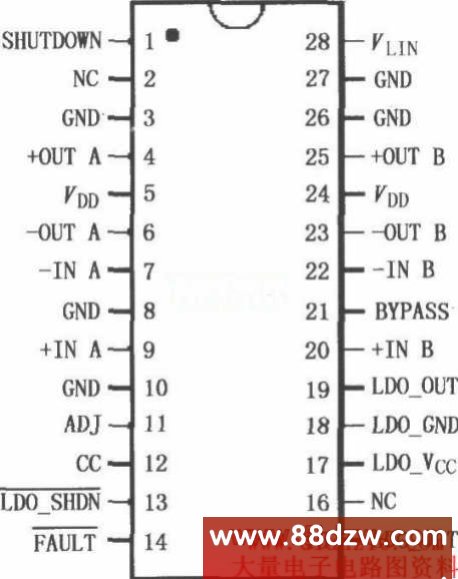

LM4817是具有低输出失落电压调整器(LDO)的电桥连接(BTL)立体声音频功率放大器,使用电源5V工作,能够输出1.0W功率,带动8Ω负载,总谐波失真及噪声(THD+N)低于1.0%。当VLIM设置为1.0V时,输出钳位为6Vp-p±800mA。LM4817可调低输出失落电压调整器(LDO)的输出电流最大可达300mA,具有关断模式(1nA,典型值)、低静态电流(90/μA,典型值)和LDO电压(120mV,典型值),稳定的调整器具有小陶瓷电容负载(2.2μF典型值)。调整器包括调节误差检测、能带隙电压基准和恒定电流限制。可利用其具有输出300mA能力的优点,将其用于低功率、低电流的场合。LM4817具有微功率关断模式和热关断保护功能,还可以利用内部电路实现器件通断时和由关断状态返回时引起的“喀、扑”声。该音频功率放大器具有最少的外部元件数量,能够提供高品质的输出功率,采用表面封装。LM4817可用于多媒体监视器、便携式和台式计算机、便携式电视机等,其引脚排列如图所示。
