LM4730／4731的双电源供电音频功率放大电路

文章摘要：相关元件PDF下载：LM4730 LM4731 如图所示为LM4730／4731的双电源供电音频功率放大电路。两路音频输入信号A、B分别由插座输入，经过RB1、RB2加到LM4730的3脚(+INA)、13脚(+INB)，功率放大后分别从3脚(VoA)和1脚(VoB)输出加到各自的扬声器。RB1、RB2为同相输入端隔离电阻，用于限流；RIN1、RIN2可设置放大器直流偏置工作点，同时与CIN1，、CIN2组成输入端高通滤波器；RSN1、CSN1与RSn2、CSN2用于消除放大器输出端高频噪声。LM4730／4731具有热保护功能，当温度上升到150℃时电路关断，温度降到145℃时重新开

LM4730／4731的双电源供电音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4730   LM4731

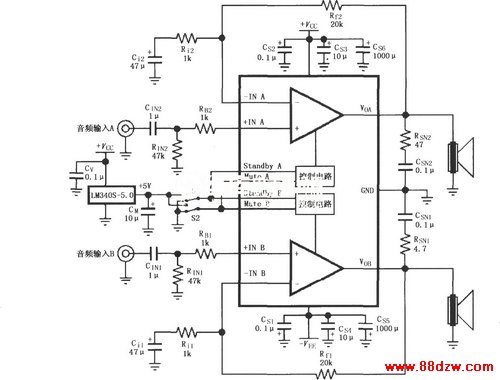

如图所示为LM4730／4731的双电源供电音频功率放大电路。两路音频输入信号A、B分别由插座输入，经过RB1、RB2加到LM4730的3脚(+INA)、13脚(+INB)，功率放大后分别从3脚(VoA)和1脚(VoB)输出加到各自的扬声器。RB1、RB2为同相输入端隔离电阻，用于限流；RIN1、RIN2可设置放大器直流偏置工作点，同时与CIN1，、CIN2组成输入端高通滤波器；RSN1、CSN1与RSn2、CSN2用于消除放大器输出端高频噪声。LM4730／4731具有热保护功能，当温度上升到150℃时电路关断，温度降到145℃时重新开始工作，温度接着又上升，再次上升到150℃就再次关断。LM4730／4731的最大功耗为PD(MAX)=VCC²／(2π²RL)，VCC为加在LM4730的总的电源电压，RL为负载电阻。LM4730／4731具有静噪模式和待机模式两个模式。当6脚(Mute A)和11脚(Mute B)是逻辑高电平时为静噪模式，音频信号被禁止；当6、11脚为逻辑低电平时解除静噪模式，正常放大音频信号。当9脚(Stanndy A)和14脚(Stanndy B)是逻辑高电平时为待机模式(放大器空闲时)，放大器功耗降至最低(VCC电流低于10μA，VEE电流典型值为3．5mA)。LM340S-5.0为三端集成稳压电路，输出电压为+5V。
