OM5234-FBP-536、OM5234-FBP-522系统拈五制撤电脑集成电路图,标签:音频电路,电路图讲解,http://www.88dzw.comOM5234-FBP-536、OM5234-FBP-522是一种机芯系统控制微电脑集成电路,广泛应用于各种品牌的影碟机中。
1.功能特点
OM5234-FBP-536与OM5234-FBP-522集成电路内电路功能基本相同,仅是某些参数略有不同,但两者可以直接互换。其内含串行数字、时钟等信号处理电路、时钟振荡电路及其他一些控制功能等电路。
2.引脚功能及数据
OM5234-FBP-536集成电路采用40脚双列直插式封装,其引脚功能及数据见表所列。

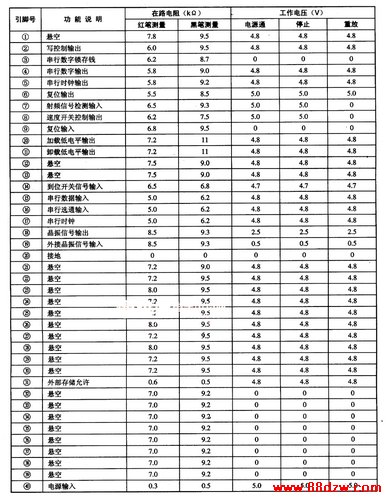

OM5234-FBP-536集成电路的引脚功能及数据
3.典型应用电路
OM5234集成电路构成的系控制典型应用电路如图所示。

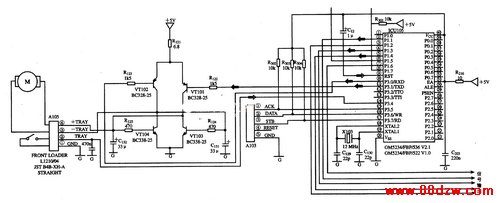

OM5234集成电路的典型应用电路
