四端稳压集成电路图,标签:音频电路,电路图讲解,http://www.88dzw.comPQ05RD11是一块5V四端可控稳压集成电路,广泛应用于影碟机、彩色电视机、计算机与显示器、打印机、传真机及各种日用电器电源中的可控稳压电源电路。
1.功能特点
PQ05RD11集成电路内含5V稳压电源电路、稳压电源电路接通/关断控制电路及其他一些附属功能等电路。
2.引脚功能及数据
PQ05RD11集成电路采用4脚单列封装,其引脚功能及数据见表所列。
PQ05RD11集成电路的引脚功能及数据
3.典型应用电路

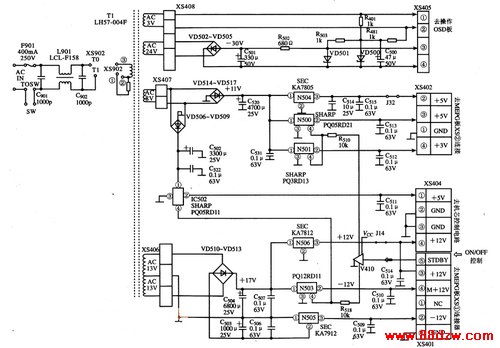

PQ05RD11集成电路构成的电源典型应用电路如图所示的PQ系列集成稳压块典型应用电路。
PQ系列集成电路的典型应用电路
