可编程语音芯片IVR1061应用电路图
[09-13 20:15:16] 来源:http://www.88dzw.com 音频电路图 阅读:8130次
文章摘要:相关元件PDF下载:IVR1061 基本特点: ①IVRl061为一次性可编程CMOS语音集成电路。可编程的功能和录入语音的录音带由用户提供,厂家使用专门设备编程录入。 ②采用MPCM编码方式。 ③存储语音内容最长为6s。 ④可分割成1~4段语音内容。 ⑤可将2片或多片IVRl061串联、并联或混联以扩展语音存储内容。 ⑥内含时钟振荡器,只需外接一电阻。 ⑦单一直流电压供电,供电电压为+(2.4~6)V。IVRl061引脚图: IVR1061引脚图 IVR1061应用电路S1~S4为1~4段的触发启动键,S5为放音中间停止键,S
可编程语音芯片IVR1061应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
IVR1061
基本特点:
①IVRl061为一次性可编程CMOS语音集成电路。可编程的功能和录入语音的录音带由用户提供,厂家使用专门设备编程录入。

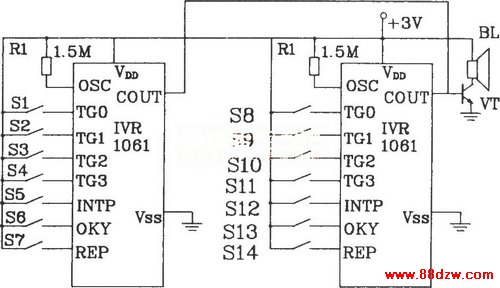

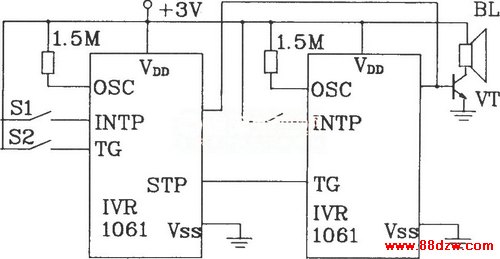

②采用MPCM编码方式。 ③存储语音内容最长为6s。 ④可分割成1~4段语音内容。 ⑤可将2片或多片IVRl061串联、并联或混联以扩展语音存储内容。 ⑥内含时钟振荡器,只需外接一电阻。 ⑦单一直流电压供电,供电电压为+(2.4~6)V。IVRl061引脚图: IVR1061引脚图 IVR1061应用电路S1~S4为1~4段的触发启动键,S5为放音中间停止键,S6为一字键,S7为重复键。 芯片串联扩展电路 并联以扩展电路
