语音录放电路ISD系列芯片应用电路图
[09-13 20:15:43] 来源:http://www.88dzw.com 音频电路图 阅读:8457次
文章摘要:相关元件PDF下载:ISD2590 基本特点: ①语言录放电路ISD2590系列按录放存储时间和采样速率的不同分为ISD2545(45s)、ISD2560(60s)、ISD2575(75s)、IS£I2590(90s)共四种,这里以介绍ISD2590为例。 ②ISD2560实质是一个模拟数据采集系统,录放的信息可以直接记录在芯片内部的EEPROM中,因而可以较好地保留语言模拟量中的有效成分,减少音质失真,提高录放质量,获得自然、逼真的音响还原效果。 ③因片内有电可改EEPROM,所以可以随录、随放,任意改写或删除,不需专用的语言固化开发系统进行编程和烧录。重复录音次数为
语音录放电路ISD系列芯片应用电路图,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
ISD2590

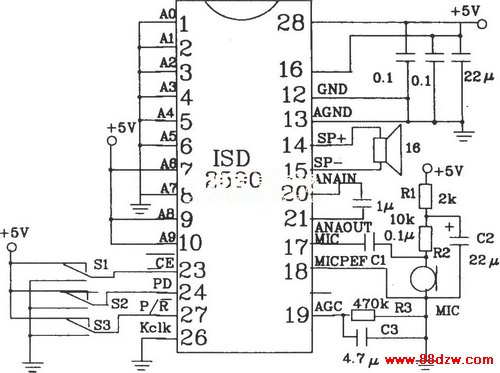

基本特点: ①语言录放电路ISD2590系列按录放存储时间和采样速率的不同分为ISD2545(45s)、ISD2560(60s)、ISD2575(75s)、IS£I2590(90s)共四种,这里以介绍ISD2590为例。 ②ISD2560实质是一个模拟数据采集系统,录放的信息可以直接记录在芯片内部的EEPROM中,因而可以较好地保留语言模拟量中的有效成分,减少音质失真,提高录放质量,获得自然、逼真的音响还原效果。 ③因片内有电可改EEPROM,所以可以随录、随放,任意改写或删除,不需专用的语言固化开发系统进行编程和烧录。重复录音次数为1万次以上,录放的信息可以保存l0年以上,断电后信息不会丢失。 ④具有最多可存储600个信息段的能力。 ⑤可以多片级联以增加存储能力。被录制的信息跨过两个器件的地址边界,从一个器件级联到另一个器件时,输出间断小于2ms。 ⑥采用双列直插28脚封装,双+5V电源供电。ISD2590引脚图如下图所示: ISD2590引脚图 ISD2590内部电路结构框图 ISD2590系列芯片的应用电路图 图中开关S3为录音放音转换开关,接高电平为放音,低电平为录音。Sl为启动按钮,S2为停止按钮。
