自制PIC单片机编程器电路

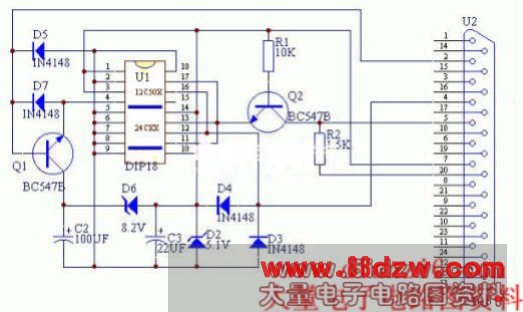

文章摘要：相关元件PDF下载：12C509 BC547B 欢迎来到这里，我觉得这款编程器的声望完全归功于jens madsem.当你完全沉浸在这东西的时候，你可能发现这个编程器可能是最有用的东西。总之，这里有电路图和一些技巧，是我自己做一个编程器时摘录的。当你完成这款编程器制作以后，当然要找一些芯片来试一试啦，而下面的芯片的编程对这款编程器来说都支持的。PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.站长为了方便看，自己由画了一张图，如下：印刷电路板图在这里，请参考：（电路板中红线为跳线）对应的变成软件在这里可以下载：i

自制PIC单片机编程器电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

12C509   BC547B

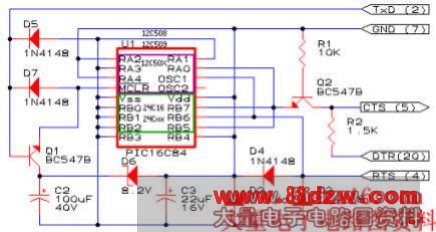

欢迎来到这里，我觉得这款编程器的声望完全归功于jens madsem.当你完全沉浸在这东西的时候，你可能发现这个编程器可能是最有用的东西。总之，这里有电路图和一些技巧，是我自己做一个编程器时摘录的。 当你完成这款编程器制作以后，当然要找一些芯片来试一试啦，而下面的芯片的编程对这款编程器来说都支持的。PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X. 站长为了方便看，自己由画了一张图，如下： 印刷电路板图在这里，请参考：（电路板中红线为跳线） 对应的变成软件在这里可以下载：icprog.zip[下载](说明：) 注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下： 25针串口对9针串口 2------3 7------5 5------8 20-----4 4------7 现在你就可以马上做一个编程器啦, pcb下载

picbc.pcb
