RS232C接脚与对连线
[04-02 03:39:41] 来源:http://www.88dzw.com 单片机电路图 阅读:8787次
文章摘要:旧制JIS名称新制JIS名称全 称说 明FGSGFrame Ground连到机器的接地线TXDSDTransmitted Data数据输出线RXDRDReceived Data数据输入线RTSRSRequest to Send要求发送数据CTSCSClear to Send回应对方发送的RTS的发送许可,告诉对方可以发送DSRDRData Set Ready告知本机在待命状态DTRERData Terminal Ready告知数据终端处于待命状态CDCDCarrier Detect载波检出,用以确认是否收到Modem的载波SGSGSignal Ground信号线的接地线(严格的说是信号线的零标
RS232C接脚与对连线,标签:电路图讲解,电路图练习,http://www.88dzw.com旧制JIS名称 | 新制JIS名称 | 全 称 | 说 明 |
FG | SG | Frame Ground | 连到机器的接地线 |
TXD | SD | Transmitted Data | 数据输出线 |
RXD | RD | Received Data | 数据输入线 |
RTS | RS | Request to Send | 要求发送数据 |
CTS | CS | Clear to Send | 回应对方发送的RTS的发送许可,告诉对方可以发送 |
DSR | DR | Data Set Ready | 告知本机在待命状态 |
DTR | ER | Data Terminal Ready | 告知数据终端处于待命状态 |
CD | CD | Carrier Detect | 载波检出,用以确认是否收到Modem的载波 |
SG | SG | Signal Ground | 信号线的接地线(严格的说是信号线的零标准线) |

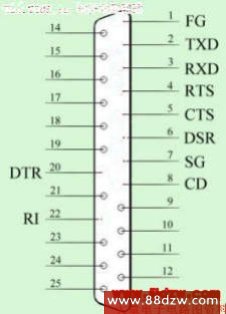

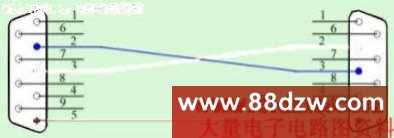

DB25, DB25/F, CN6 | DB9, DB9/F, CN3 |
最简单连接 | |
简单连接 | |

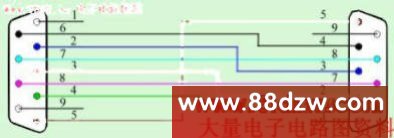

完全连接 |
