带隔离的增强型RS-485接口电路图

文章摘要：磁耦隔离iCoupler技术，是由ADI公司设计开发的一项适合高压环境的隔离电路的专利技术，而非传统的基于光电耦合器所采用的发光二极管（LED）与光敏三极管结合，因采用了高速的iCOMS工艺，因此在功耗、体积、集成度、速度等各方面都优于光耦。同时能满足医用设备高电压工业应用、电源以及其它高隔离度环境的严格隔离要求，非常适合在各种工业上的应用，包括数据通信、数据转换器接口、各种总线隔离以及其它多通道隔离应用。图1 ADM2483功能内部框图ADM2483是带隔离的增强型RS-485 收发器，其内部框图如图1所示，它包括一个三通道隔离器、一个带三态输出的差分驱动器和一个带三态输入的差分接收器。1/

带隔离的增强型RS-485接口电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　磁耦隔离iCoupler技术，是由ADI公司设计开发的一项适合高压环境的隔离电路的专利技术，而非传统的基于光电耦合器所采用的发光二极管（LED）与光敏三极管结合，因采用了高速的iCOMS工艺，因此在功耗、体积、集成度、速度等各方面都优于光耦。同时能满足医用设备高电压工业应用、电源以及其它高隔离度环境的严格隔离要求，非常适合在各种工业上的应用，包括数据通信、数据转换器接口、各种总线隔离以及其它多通道隔离应用。

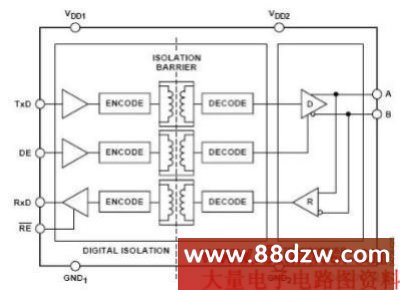

　　图1 ADM2483功能内部框图

　　ADM2483是带隔离的增强型RS-485 收发器，其内部框图如图1所示，它包括一个三通道隔离器、一个带三态输出的差分驱动器和一个带三态输入的差分接收器。1/8 单位负载的接收器输入阻抗可允许多达256 个收发器接入总线，最高传输速率可达500Kbps。逻辑端兼容3V/5V 工作电源，总线端5V 供电。

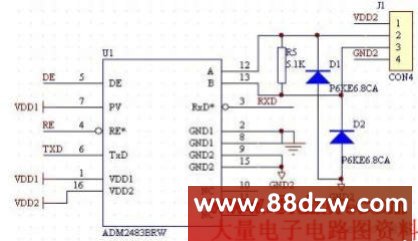

　　图2 ADM2483BRW典型应用电路

　　ADM2483与其它RS-485 接口芯片相比，集成了磁隔离技术，仅需要一个外部的DC/DC电源即可。ADM2483应用电路如图3所示，本电路仅供参考，若遇特殊应用，为了设备及系统安全，可以选择相应的其它保护措施，如TVS 等等。
