USB转RS232双串口电路图
[03-04 03:43:58] 来源:http://www.88dzw.com 单片机电路图 阅读:8165次
文章摘要:在实际应用中,由于传统串口扩展方法相对比较繁锁,因此可使用该电路来扩展串口,实现时只需进行简单的外围电路配置即可得到一个由USB转换而来的两个COPMPORT。具体的配置电路如图所示。设计是需要注意以下几点:首先:FT2232C的USBDP、USBDM两个输入端的电阻器阻值必须相等,典型值为27Ω,而且必须是1%精度的电阻器,否则容易造成输入阻抗不匹配而使电路无法正常工作。其次:该电路晶振两端的2个电容器的容值也必须相等,典型值为27pF。由于设计要求是要得到2个串口,因此外挂的EEPROM可以不接,而直接将FT2232C的EEDATA端经由10kΩ的电阻器接到VCC上。这样在上电复位时FT2

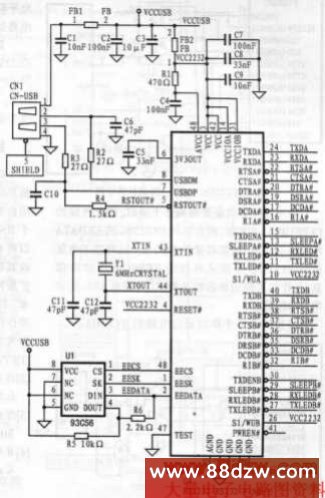

USB转RS232双串口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 在实际应用中,由于传统串口扩展方法相对比较繁锁,因此可使用该电路来扩展串口,实现时只需进行简单的外围电路配置即可得到一个由USB转换而来的两个COPMPORT。具体的配置电路如图所示。
设计是需要注意以下几点:
首先:FT2232C的USBDP、USBDM两个输入端的电阻器阻值必须相等,典型值为27Ω,而且必须是1%精度的电阻器,否则容易造成输入阻抗不匹配而使电路无法正常工作。其次:该电路晶振两端的2个电容器的容值也必须相等,典型值为27pF。
由于设计要求是要得到2个串口,因此外挂的EEPROM可以不接,而直接将FT2232C的EEDATA端经由10kΩ的电阻器接到VCC上。这样在上电复位时FT2232C不能从外挂的EEPROM中读取信息,工作在电路的缺省默认模式下,即由USB到双串口的转换。
将得到的2个串口通过电路的VCCIOA、VCCIOB进行配置,即将VCCIOA接3.3V,VCCIOB接5V,这样得到的串口A的工作电压为3.3V,串口B的工作电压为5V,可以分别接3.3V和5V的器件。
