AIC1652微功耗电压反转变换集成电路图
[09-13 20:41:18] 来源:http://www.88dzw.com 单片机电路图 阅读:8691次
文章摘要:AIC1652是中国台湾沛亨公司生产的微功耗电压反转变换集成电路,主要用于LCD显示屏的负偏压来调整对比度,如笔记本式计算机、便携式通信装置、便携式数据采集终端产品等,也适用于负电源。1.功能特点AIC1652集成电路内含基准电压电路、驱动器电路、电流限流保护电路、电源关闭控制以及其他附属电路。2.主要电参数AIC1652集成电路输入电压范围为2.4-7V,输出电压范围为-12-40V,输出电流约为-10mA:静态电流仅约为80μA;,且有关闭模式控制,在关闭状态时耗电约为0.7μA转换效率约在87%左右。3.引脚功能及数据AIC1652集成电路有两种封装方式,用不同的后缀加以区别,其中:AI
AIC1652微功耗电压反转变换集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comAIC1652是中国台湾沛亨公司生产的微功耗电压反转变换集成电路,主要用于LCD显示屏的负偏压来调整对比度,如笔记本式计算机、便携式通信装置、便携式数据采集终端产品等,也适用于负电源。
1.功能特点
AIC1652集成电路内含基准电压电路、驱动器电路、电流限流保护电路、电源关闭控制以及其他附属电路。
2.主要电参数
AIC1652集成电路输入电压范围为2.4-7V,输出电压范围为-12-40V,输出电流约为-10mA:静态电流仅约为80μA;,且有关闭模式控制,在关闭状态时耗电约为0.7μA转换效率约在87%左右。
3.引脚功能及数据
AIC1652集成电路有两种封装方式,用不同的后缀加以区别,其中:AIC1652CN采用DIP封装,AIC1652CS采用SO封装,后缀字母中的C表示温度范围在O℃-70℃。其引脚功能及数据见表1R所示.
表1 AIC1652集成电路的引脚功能及数据
4.典型应用电路

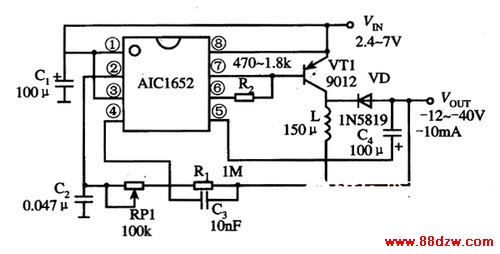

AIC1652集成电路的典型应用电路如图1所示。
图1 AIC1652集成电路的典型应用电路
