串并联谐振转换器
[09-13 20:46:08] 来源:http://www.88dzw.com 单片机电路图 阅读:8854次

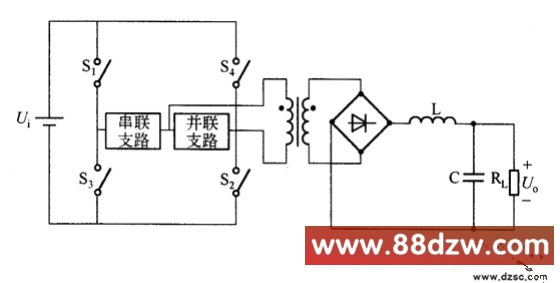

文章摘要:将串联谐振支路和并联谐振支路组合起来,就可以得到两个以上谐振元件,或多元件串并联谐振全桥式转换器,其原理电路如图所示。例如,串联谐振支路Lr、Cr1和并联谐振支路Cr2构成LCC三元件谐振桥式转换器,同理,也可以构成三元件LLC和四元件LLCC谐振转换器。很容易理解,它们本质上是-种多谐振转换器。但是,由于多谐振一词已被用来命名多谐振元件的准谐振转换器,因此LCC转换器或LLCC转换器就被称为多元件谐振转换器或串联谐振转换器。欢迎转载,信息来自www.88dzw.com(www.88dzw.com
串并联谐振转换器,标签:电路图讲解,电路图练习,http://www.88dzw.com将串联谐振支路和并联谐振支路组合起来,就可以得到两个以上谐振元件,或多元件串并联谐振全桥式转换器,其原理电路如图所示。例如,串联谐振支路Lr、Cr1和并联谐振支路Cr2构成LCC三元件谐振桥式转换器,同理,也可以构成三元件LLC和四元件LLCC谐振转换器。很容易理解,它们本质上是-种多谐振转换器。但是,由于多谐振一词已被用来命名多谐振元件的准谐振转换器,因此LCC转换器或LLCC转换器就被称为多元件谐振转换器或串联谐振转换器。
欢迎转载,信息来自www.88dzw.com(www.88dzw.com
