全桥ZVS-PWM转换器的主要电路原理图

文章摘要：全桥ZVS－PWM转换器的主要电路原理图如下图所示，优化目标是主电路（包括压器、输出滤波器的电感和电容、散热器）总体积V∑最小。共取10个设计变量：输出滤波电感的电感值、匝数、导线尺寸、磁｀心尺寸、输出滤波电容、变压器的绕组匝数、导线尺寸、磁心尺寸。约束有11个：其中包括效率、输出电压纹波、最小滤波电感（以保证工作于连续导电模式）、限制磁心饱和的最大磁通值4项性能指标要求；磁心窗口允许面积的约束；为了减小寻优搜索域、加速算法收敛而设置的一些约束，如规定滤波电容、磁心主要尺寸、导线尺寸的下限值等。

全桥ZVS-PWM转换器的主要电路原理图,标签：电路图讲解,电路图练习,http://www.88dzw.com

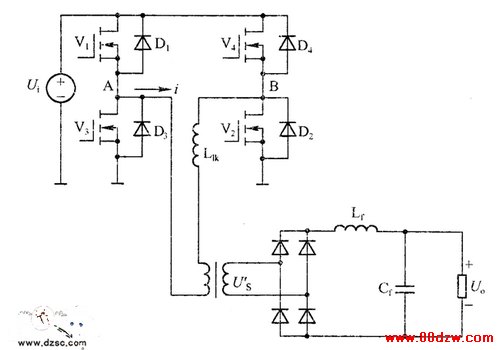

　　全桥ZVS－PWM转换器的主要电路原理图如下图所示，优化目标是主电路（包括压器、输出滤波器的电感和电容、散热器）总体积V∑最小。共取10个设计变量：输出滤波电感的电感值、匝数、导线尺寸、磁｀心尺寸、输出滤波电容、变压器的绕组匝数、导线尺寸、磁心尺寸。约束有11个：其中包括效率、输出电压纹波、最小滤波电感（以保证工作于连续导电模式）、限制磁心饱和的最大磁通值4项性能指标要求；磁心窗口允许面积的约束；为了减小寻优搜索域、加速算法收敛而设置的一些约束，如规定滤波电容、磁心主要尺寸、导线尺寸的下限值等。
