单端正激式转换器的主电路图
[09-13 20:47:12] 来源:http://www.88dzw.com 单片机电路图 阅读:8461次

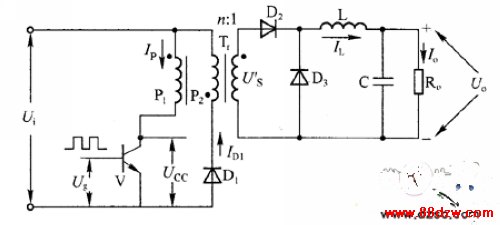

文章摘要:单端正激式转换器的主电路如图所示。它是在Buck转换器电路的开关管与续流二极管之间加人变压器Tr构成的。由于变压器在电路中只起到隔离作用,因此在电路的输出端要附加一个电感L作为能量的存储及传递元件。在电路中必须要有一个导向二极管砀和一个续流二极管玑,同时变压器的初级及次级绕组也必须具有相同的同铭端。由于是正激工作方式,次级有电感L,将次级电感折算到初级时电感量较大。一般来说,电感量越大越有利,它可以使初级电流Ip减小。变压器Tr的另一个绕组巳在与二极管D)串联后接到直流输人电源⒒上。这个绕组主要用于变压器的去磁复位。图 单端正激式转换器的主电路
单端正激式转换器的主电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 单端正激式转换器的主电路如图所示。它是在Buck转换器电路的开关管与续流二极管之间加人变压器Tr构成的。由于变压器在电路中只起到隔离作用,因此在电路的输出端要附加一个电感L作为能量的存储及传递元件。在电路中必须要有一个导向二极管砀和一个续流二极管玑,同时变压器的初级及次级绕组也必须具有相同的同铭端。由于是正激工作方式,次级有电感L,将次级电感折算到初级时电感量较大。一般来说,电感量越大越有利,它可以使初级电流Ip减小。变压器Tr的另一个绕组巳在与二极管D)串联后接到直流输人电源⒒上。这个绕组主要用于变压器的去磁复位。
图 单端正激式转换器的主电路
