MOSFET驱动电路图

[09-13 20:49:25]   来源：http://www.88dzw.com  单片机电路图   阅读：8321次

文章摘要：驱动芯片选用IR公司生产的MOSFET专用驱动芯片IR2118，为单路驱动；起到光电隔离及提高电压功能的光电隔离器选用惠普公司的HP2630。由DSP输出的PWM信号经过光耦HP2630隔离上拉驱动IR2118，然后从IR2118输出的信号再驱动MOSFET。此处应该特别注意的是，当电压高于9.5V时IR2118才认为是高电平，否则认为是低电平，其电路如图所示。图 MOSFET驱动电路

MOSFET驱动电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

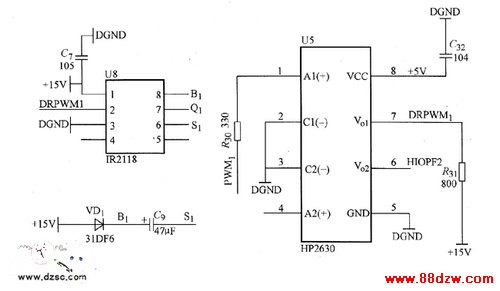

　　驱动芯片选用IR公司生产的MOSFET专用驱动芯片IR2118，为单路驱动；起到光电隔离及提高电压功能的光电隔离器选用惠普公司的HP2630。由DSP输出的PWM信号经过光耦HP2630隔离上拉驱动IR2118，然后从IR2118输出的信号再驱动MOSFET。此处应该特别注意的是，当电压高于9.5V时IR2118才认为是高电平，否则认为是低电平，其电路如图所示。

MOSFET驱动电路

　　图 MOSFET驱动电路

　　
