文章摘要：在该系统中还提供数字量采集，数字量采集电路相对简单，图为数字量采集具体的电路。由图可以看出，Q200场效应管作为开关来启动数字量采集或者停止数据量采集。电路中采用二极管进行ESD保护。数字量的“I”或者“0”相当于电路的开和关，这样就可以采集在数字采集输入端产生的高低电平，从而实现数字量的采集任务。图 数字量采集电路欢迎转载，信息来源www.88dzw.com
数字量采集电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com在该系统中还提供数字量采集，数字量采集电路相对简单，图为数字量采集具体的电路。
由图可以看出，Q200场效应管作为开关来启动数字量采集或者停止数据量采集。电路中采用二极管进行ESD保护。数字量的“I”或者“0”相当于电路的开和关，这样就可以采集在数字采集输入端产生的高低电平，从而实现数字量的采集任务。

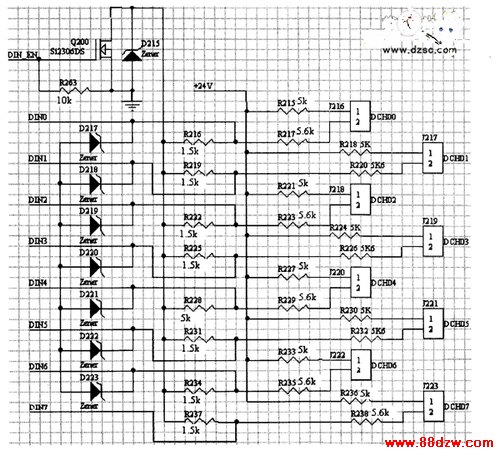

图 数字量采集电路
欢迎转载，信息来源www.88dzw.com
