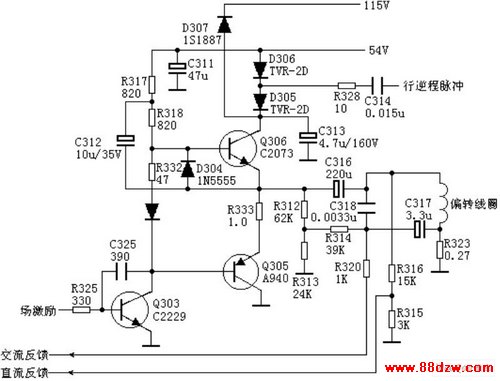

分立器件组成的场输出电路图

文章摘要：该OTL分立元件组成的场输出电路，在各种品牌机上有着广泛的应用（一般用在25或25寸以下机器中），尽管电路位号不尽相同，但电路程式是完全相同的，在维修时可作参考。

分立器件组成的场输出电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
该OTL分立元件组成的场输出电路，在各种品牌机上有着广泛的应用（一般用在25或25寸以下机器中），尽管电路位号不尽相同，但电路程式是完全相同的，在维修时可作参考。
