高压变压器驱动电路图

文章摘要：高压变压器驱动电路见图。图高压变压器驱动电路驱动电路采用单端驱动工作方式，这种电路简单、工作可靠性高。功率管由来自SG3524芯片的信号驱动。11、14脚的单端并联输出。当SG3524输出高电平时，功率管导通，在电感L中储能；输出低电平时，功率管截止，导致流过电感L上的电流突然下降为零，L产生反电势。该反电势的脉冲电压加在高频变压器的输入端，驱动变压器工作。同时，电感L作变压器的阻抗匹配元件。由高频变压器输出的交流电压经二极管VD2、VD3进行整流倍压后，再经C2滤波，得到高压输出。

高压变压器驱动电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　高压变压器驱动电路见图。

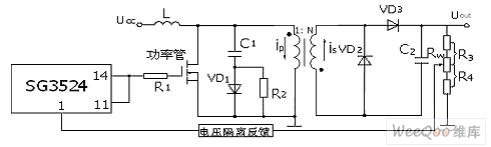

　　图　高压变压器驱动电路

　　驱动电路采用单端驱动工作方式，这种电路简单、工作可靠性高。功率管由来自SG3524芯片的信号驱动。11、14脚的单端并联输出。当SG3524输出高电平时，功率管导通，在电感L中储能；输出低电平时，功率管截止，导致流过电感L上的电流突然下降为零，L产生反电势。该反电势的脉冲电压加在高频变压器的输入端，驱动变压器工作。同时，电感L作变压器的阻抗匹配元件。

　　由高频变压器输出的交流电压经二极管VD2、VD3进行整流倍压后，再经C2滤波，得到高压输出。
