L200构成电源中的软启动电路图

文章摘要：如图所示，下图是利用L200的2脚所具有的最大输出电流调控功能进行启动。这样，开机时，C2使2脚的电压不能突变，L200处于最小的电流输出状态。随着5脚通过R2对C2的充电，L200的输出电压才缓慢才升，按图中元件参数，输出电压达到额定值的时间为7s，也可以L200的基准端4脚延时接入R1来达到软启动的目的。

L200构成电源中的软启动电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

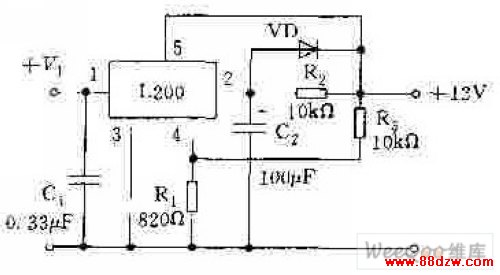

如图所示，下图是利用L200的2脚所具有的最大输出电流调控功能进行启动。这样，开机时，C2使2脚的电压不能突变，L200处于最小的电流输出状态。随着5脚通过R2对C2的充电，L200的输出电压才缓慢才升，按图中元件参数，输出电压达到额定值的时间为7s，也可以L200的基准端4脚延时接入R1来达到软启动的目的。
