低压自动转换电路图
[09-13 20:55:38] 来源:http://www.88dzw.com 单片机电路图 阅读:8273次

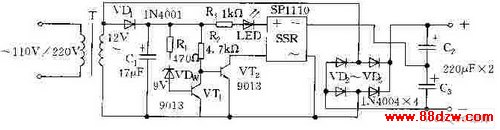

文章摘要:下图为低压自动转换电路。220V市电经变压器T降压后,VDw击穿使VT1导驼,VT2截止,固态继电器SSR关断,此时经VD2~VD5桥式整流,C2的C3滤流输出约14V的直流电压;当输入交流电压为110V时,经T降压不足以穿VDw,VT1截止,VT2导通,SSR接通。这时,SSR、VD2~VD3及C2、C3组成倍压电路,输出仍为14V左右的直流电压。而且LED指示灯亮。
低压自动转换电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com下图为低压自动转换电路。220V市电经变压器T降压后,VDw击穿使VT1导驼,VT2截止,固态继电器SSR关断,此时经VD2~VD5桥式整流,C2的C3滤流输出约14V的直流电压;当输入交流电压为110V时,经T降压不足以穿VDw,VT1截止,VT2导通,SSR接通。这时,SSR、VD2~VD3及C2、C3组成倍压电路,输出仍为14V左右的直流电压。而且LED指示灯亮。
