　　日历时钟和存储电路

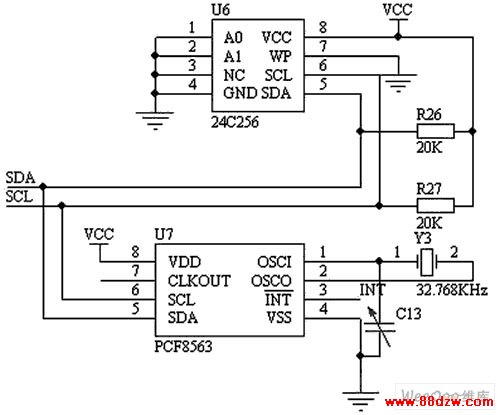

　　如下图所示，由EEPROM24C256和日历时钟芯片PCF8563组成。24C256是一款低电压、串行接口，容量为256K的存储器，用于存储测量的血压值。PCF8563是PHILIPS公司推出的一款工业级内含I2C总线的具有极低功耗的多功能时钟/日历芯片。用于提供测量血压时的时间和日期，以便于以后进行查询使用。方便于使用者对自己一段时间的血压有个清晰的记忆。实用性强，克服了一些电子血压计的不足。

　　键盘和显示电路

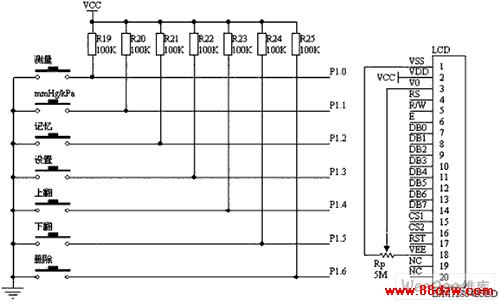

　　如下图所示，由键盘电路和液晶显示电路两部分组成。液晶显示电路采用ZJM12864BSBD，这是一款低功耗的点阵图形式LCD，显示格式为128点(列)×64点(行)，具有多功能指令，很容易与MPU相连。其中键盘电路采用独立式按键，有7个按键，分别为测量、mmHg/kPa转换、记忆、设置、上翻、下翻、删除。可以进行日历时钟的设置，进行报警参数的设置，进行血压的测量值的存取和删除等功能。LCD可以显示收缩压，舒张压，当前的时间和日历；在查询状态时可以实现以往测量血压的日期、时间、测量值，同时可以通过软件编程实现历史数据的图形化显示（例如画出血压波动曲线），方便直观。
