陶瓷滤波器在半导体收音机电路中的应用电路图

文章摘要：图1所示为两端及三端陶瓷滤波器在调幅半导体收音机中放电路中的应用。陶瓷滤波器B1和B2用于465kHz中频旁路，B1则用于中频的耦合。B1使用窄带型滤波器，它并联在VT1的发射极电阻上，有利于消除干扰和噪声。马为宽频带型滤波器，它对改善收音机音质有利。图1 陶瓷滤波器在调幅收音机中放电路中的应用

陶瓷滤波器在半导体收音机电路中的应用电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　图1所示为两端及三端陶瓷滤波器在调幅半导体收音机中放电路中的应用。陶瓷滤波器B1和B2用于465kHz中频旁路，B1则用于中频的耦合。B1使用窄带型滤波器，它并联在VT1的发射极电阻上，有利于消除干扰和噪声。马为宽频带型滤波器，它对改善收音机音质有利。

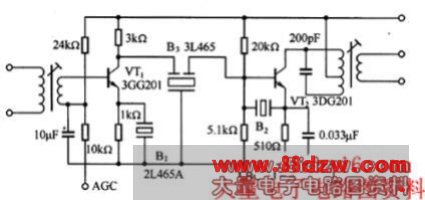

　　图1 陶瓷滤波器在调幅收音机中放电路中的应用
