ISO122／124构成的π型滤波器电路图

[12-19 05:11:48]   来源：http://www.88dzw.com  基本电路电路图   阅读：8206次

文章摘要：如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz欢迎转载,信息来自www.88dzw.com

ISO122／124构成的π型滤波器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

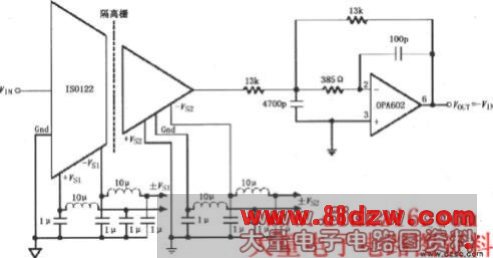

　　如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz

　　欢迎转载,信息来自www.88dzw.com
