整流器和平均值滤波器电路图

文章摘要：如图所示，是一个平均值输出，有效值刻度的交流电压表头放大电路。它由一个整流器和一个平均值滤波器构成。如果去掉C2，电路就不再具有平均值的滤波功能，只是一个精密全波整流器，如果去掉C1，电路就变成绝对值的电路。为了理解电路原理，下面将从信号路劲入手，先分析输入电压小于零的情况，在分析输出电压大于零的情况。对于小于零的输入电压信号，放大器A1的输出被二极管D1至+0.7V，二极管D2将其与放大器A2的求和节点（反相端）隔离开。此时A2相当于一个简单的单位增益反相器，输出电阻是R1，反馈电阻是R2，输出电压大于零。欢迎转载,信息来自www.88dzw.com

整流器和平均值滤波器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

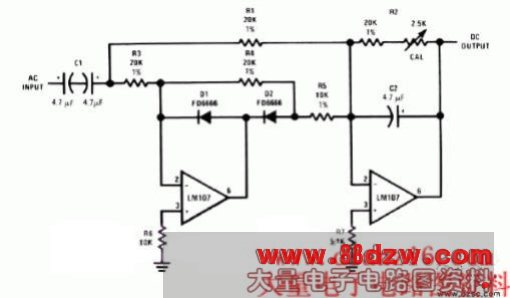

　　如图所示，是一个平均值输出，有效值刻度的交流电压表头放大电路。它由一个整流器和一个平均值滤波器构成。如果去掉C2，电路就不再具有平均值的滤波功能，只是一个精密全波整流器，如果去掉C1，电路就变成绝对值的电路。

　　为了理解电路原理，下面将从信号路劲入手，先分析输入电压小于零的情况，在分析输出电压大于零的情况。对于小于零的输入电压信号，放大器A1的输出被二极管D1至+0.7V，二极管D2将其与放大器A2的求和节点（反相端）隔离开。此时A2相当于一个简单的单位增益反相器，输出电阻是R1，反馈电阻是R2，输出电压大于零。
