有源双二次带通滤波器电路图
[12-19 05:11:48] 来源:http://www.88dzw.com 基本电路电路图 阅读:8348次

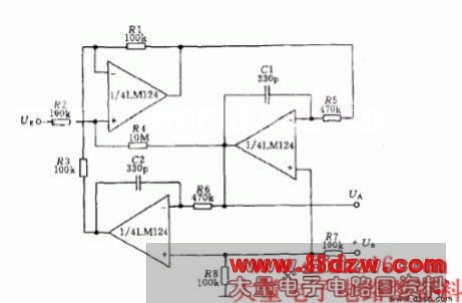

文章摘要:如图所示有源滤波器电路,其中心频率为1kHz,品质因数Q=50,增益Kv=100(相当于40dB)。欢迎转载,信息来自www.88dzw.com
有源双二次带通滤波器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com如图所示有源滤波器电路,其中心频率为1kHz,品质因数Q=50,增益Kv=100(相当于40dB)。
欢迎转载,信息来自www.88dzw.com
