　　在高频电路中，阻抗匹配是关键。如果出现了阻抗不匹配和信号的反射，则会产生驻波使信号传输出现问题。

　　例如在50Ω的传送线路上，如果连接50Ω的负载阻抗，那么所有的电力都被供给负载。当然反射电力为0时是正常的状态。

　　表现不匹配的状态时，使用反射系数、驻波比（VSWR：Volt－age Standing Wave Ratio）及不匹配损失（即反射损耗）等术语。

　　反射系数

这里Zo为驱动阻抗，ZL为负载阻抗。

　　驻波比ρ可由反射系数算出：

如果Γ为0，则驻波比VSWR的值为1。
　　另一方面，反射损耗RL用分贝表示。从反射系数可计算出RL：

　　图1是有代表性的阻抗桥式电路，这个桥式电路当RX＝50Ω时平衡。输出为差动输出，用平衡－不平衡变压器变换一端，测定其输出电平。

电路图 src="/pd_dianzi/UploadPic/2010-11/20101121145934233.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

      图1 反射损耗桥式电路的构成

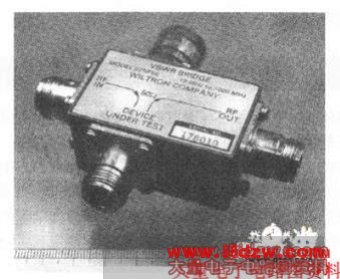

　　照片1是市场上出售的阻抗50Ω、频率范围为10M～1000MHz的VSWR桥式电路的外观。其内部电路不明，可尝试测定此种桥式电路的电气特性。

　　照片2 市场上出售的VSWR电桥的外观（62NF5O）

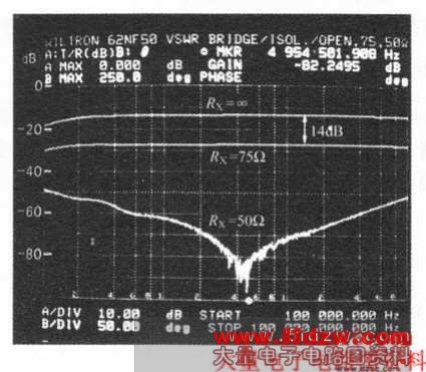

　　照片3L是RX＝∞（负载断开）的特性。插人损耗为12～13dB。为故意作出不匹配，若连接RX＝75Ω，以RX＝∞为基准，约14dB（用VSWR换算为1.5），但在RX＝50Ω处表示了极大的反射损耗（理想情况为无限大）。

　　照片3 VSWR电桥的特性(f＝lOOk～l00MHz，10dB／div.，62NF50)
