可以输出15级电压的阶梯电压发生电路图
[08-07 04:12:20] 来源:http://www.88dzw.com 信号产生电路图 阅读:8174次
文章摘要:电路的功能阶梯是电压随时间增加而呈阶梯状变化的波形。也可以说是一种用数字电路产生的斜率线性不好的波形。在本电路中,最多可输出15个阶梯的电压,每级的平均时间由外部输入的时钟决定,输出电压的级差相等。如要逐渐提高电压以检验电路的响应时可采用本电路。电路工作原理IC1是4位二进制计数器,在其输出端加R-2R梯形电阻网络,构成4位D-A转换器。第15极的电压是把5V电源电压全部加在梯级上的值,即5*15/1*.687V,每一级的电压是312MV。为了使最大输出为10V,则OP放大器将其放大二倍多。每级平均的级电压在使用中如果不合适,可在输出端分压。
可以输出15级电压的阶梯电压发生电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com电路的功能
阶梯是电压随时间增加而呈阶梯状变化的波形。也可以说是一种用数字电路产生的斜率线性不好的波形。在本电路中,最多可输出15个阶梯的电压,每级的平均时间由外部输入的时钟决定,输出电压的级差相等。如要逐渐提高电压以检验电路的响应时可采用本电路。
电路工作原理

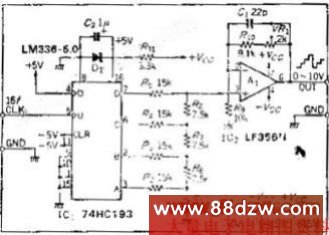

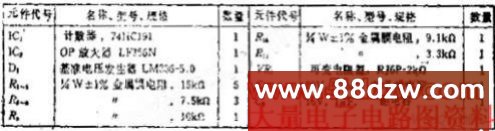

IC1是4位二进制计数器,在其输出端加R-2R梯形电阻网络,构成4位D-A转换器。第15极的电压是把5V电源电压全部加在梯级上的值,即5*15/1*.687V,每一级的电压是312MV。
为了使最大输出为10V,则OP放大器将其放大二倍多。每级平均的级电压在使用中如果不合适,可在输出端分压。
