可随意设定斜率和幅度的锯齿波发生电路图
[08-07 04:12:20] 来源:http://www.88dzw.com 信号产生电路图 阅读:8906次
文章摘要:电路的功能锯齿波可作为扫描信号使用,它是一种电压随时间线性上升的波形,产生这种波形大多使用电容器恒流充、放电的方法。本电路通过改变积分电路的复位定时,使最大输出电压和频率可变。改变积分输入电流,便可设定波形斜率。电路工作原理接通电源,积分器A1便以VR1确定的电流开始积分。定时器按一定的时间间隔产生定时脉冲。当达到TR1的门限电压0V时,电容器C1的电荷放电,复位信号解除后便开始重新充电,定时器经过T2=0.963C2(R5+VR2+VR3)时间后输出复位脉冲(T1=0.093C2.VR2)。
可随意设定斜率和幅度的锯齿波发生电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com电路的功能
锯齿波可作为扫描信号使用,它是一种电压随时间线性上升的波形,产生这种波形大多使用电容器恒流充、放电的方法。本电路通过改变积分电路的复位定时,使最大输出电压和频率可变。改变积分输入电流,便可设定波形斜率。

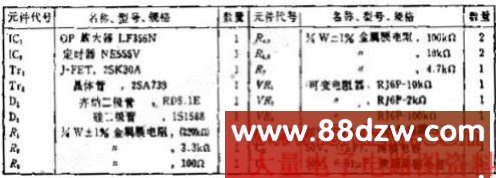

电路工作原理
接通电源,积分器A1便以VR1确定的电流开始积分。定时器按一定的时间间隔产生定时脉冲。当达到TR1的门限电压0V时,电容器C1的电荷放电,复位信号解除后便开始重新充电,定时器经过T2=0.963C2(R5+VR2+VR3)时间后输出复位脉冲(T1=0.093C2.VR2)。
