铁氧体壶形磁芯的电特性
[09-12 11:16:07] 来源:http://www.88dzw.com 电路基础 阅读:8464次
文章摘要:铁氧体材料有很宽范围的电性能。表9列出了Mag-netlcs公司和Ferroxcube公司的一些典型材料及其特性。首先考虑初始磁导率和频率的关系。一定要选择在整个工作频段内具有一致磁导率的材料。从图1中的某种材料特性可以明显看出工作频率必须限制在1.5MHz以下。即使在这个限定区域内j磁导率也有较大变化,可以用气隙控制这种变化。根据经验,磁导率较低的材料有更宽的工作频率范围。另一个重要因素是磁导率的温度稳定性。图2表示了Magnetics公司R、F、P型磁性材料的磁导率特性随温度变化的关系。温度系数有很大的正值,对有气隙的磁芯,该温度系数可以用气隙尺寸降低到很小,当然较大的气隙有较低的温度系数
铁氧体壶形磁芯的电特性,标签:电子电路基础,模拟电路基础,http://www.88dzw.com铁氧体材料有很宽范围的电性能。表9列出了Mag-netlcs公司和Ferroxcube公司的一些典型材料及其特性。
首先考虑初始磁导率和频率的关系。一定要选择在整个工作频段内具有一致磁导率的材料。从图1中的某种材料特性可以明显看出工作频率必须限制在1.5MHz以下。即使在这个限定区域内j磁导率也有较大变化,可以用气隙控制这种变化。根据经验,磁导率较低的材料有更宽的工作频率范围。
另一个重要因素是磁导率的温度稳定性。图2表示了Magnetics公司R、F、P型磁性材料的磁导率特性随温度变化的关系。温度系数有很大的正值,对有气隙的磁芯,该温度系数可以用气隙尺寸降低到很小,当然较大的气隙有较低的温度系数。
在LC谐振回路和滤波器中,磁导率的温度系数也是一个重要因素。恰当地选择尺寸、材料和气隙,可以获得和聚苯乙烯或聚丙烯电容负温度特性精确匹配的正温度系数,以维持LC乘积的恒定。另一些情况下,可能要获得尽可能低的混合温度系数。
表 铁氧体材料特性

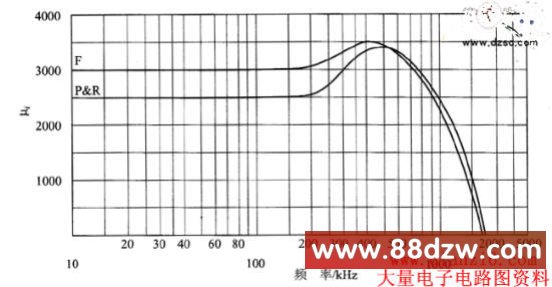

图1 F、P和R的初始磁导率μi和频率的关系

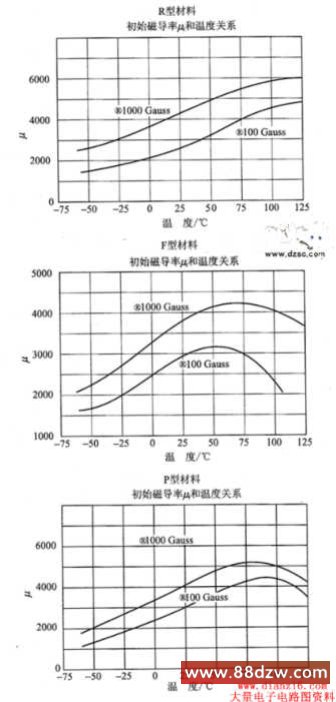

图2 F、P和R的初始磁导率μi和温度的关系
也有无气隙的壶形铁氧体磁芯,然而由于其电特性参数基本上是铁氧体材料的初始特性,因此它的应用被限制在需要高磁导率的场合,如宽带变压器。
大多数铁氧体材料在交流磁通密度为3000~40006范围内出现饱和现象。为了避免非线性饱和效应以及减少损耗,交流激励要限制在几百G以下。当安匝数超过与磁芯大小、磁芯材料、气隙等相关的临界值时,加直流偏置也会导致饱和。
对特定的壶形磁芯尺寸和额定的A,,有不同的一系列调节零件可以便调节范围从百分之几到25%以上。对于大多数运用,其调节范围有10 %~15%就是足够了,因为这个范围已经能够覆盖电容和磁芯的误差容限。要求精确调整的场合,不宜使用大范围调节零件,因为其调节不够精细。
为了补偿由于调节零件带来的影响,计算实际匝数使用的A,额定值时要增加调节范围的一半。这是因为AL增大了调节范围的一半,可以使调节零件处于中间位置。
