三端集成稳压器的封装和引脚功能

文章摘要：三端稳压集成电路1、固定式三端集成稳压器的封装和引脚功能。以7800系列和7900系列为例，其封装形式和引脚功能如图所示。应用时必须注意引脚功能，不能接错，否则电路将不能正常工作，甚至损坏集成电路。三端稳压集成电路2、可调式三端集成稳压器的封装和引脚功能。电路结构、外接元件（以LM317为例）、外形封装和引脚功能如下图所示。应用时必须注意引脚功能，不能接错，否则电路将不能正常工作，甚至损坏集成电路。欢迎转载，信息来自（www.88dzw.com）

三端集成稳压器的封装和引脚功能,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　三端稳压集成电路1、固定式三端集成稳压器的封装和引脚功能。

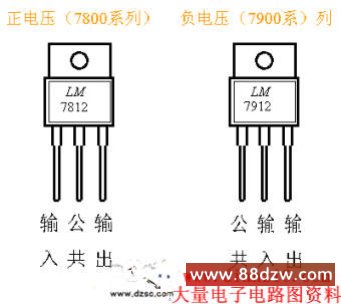

　　以7800系列和7900系列为例，其封装形式和引脚功能如图所示。应用时必须注意引脚功能，不能接错，否则电路将不能正常工作，甚至损坏集成电路。

　　三端稳压集成电路2、可调式三端集成稳压器的封装和引脚功能。

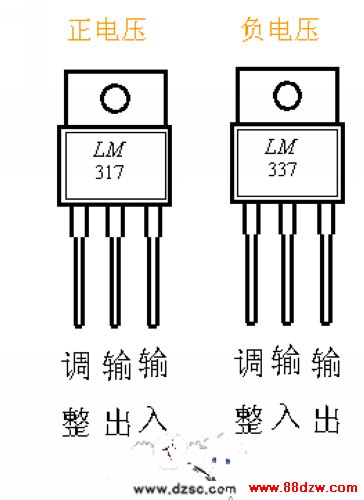

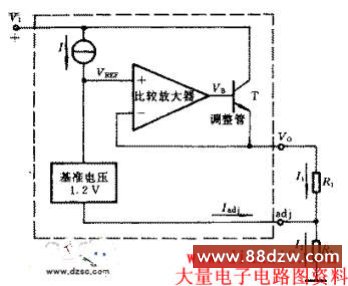

　　电路结构、外接元件（以LM317为例）、外形封装和引脚功能如下图所示。应用时必须注意引脚功能，不能接错，否则电路将不能正常工作，甚至损坏集成电路。
