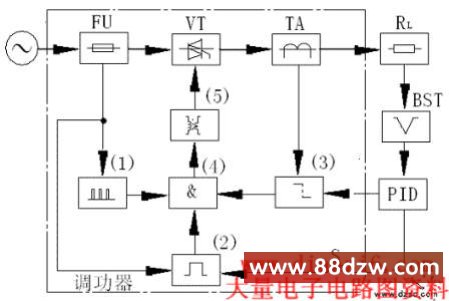

　　晶闸管交流调功器基本原理框图如图1所示。

　　图1 晶闸管交流调功器基本原理框图。

　　图中，点画线部分为调功器。快速熔断器FU、反并联晶闸管VT、电流互感器TA等组成调功器主电路。零脉冲电路（1）、导通比电路（2）、过流截止电路（3）、“与”门电路（4）和脉冲变压器（5）组成晶闸管控制电路。电炉负载RL，温度传感器BST及PID调节器通过外控开关S与调功器组成闭环控制，可自动调节电路温度。

　　“与”门电路（4）接受三个信号。首先是电路（1）发出的与电源电压波形过零点同步的触发脉冲，即“零脉冲”信号；其次是电路（2）周期性输出的高电平连续可调的导通比（占空比）信号；第三是过电流截止信号。只要主电路没有出现过电流，电路（3）就输出高电平，“与”门电路与脉冲变压器均输出与电源电压过零点同步的、数目连续可调的触发脉冲，使VT相应导通。所以，调功器输出功率可在零与全功率（导通比为1，既连续导通时的输出功率）输出之间平滑可调。

　　一种现场用晶闸管交流调功器电路方框图。

　　现场用晶闸管交流调功器包括周波控制器、温度显示及控制仪表、反并联可控硅、快速熔断器、过电流保护、音响报警、电源电压表、输出功率表及电源输入/输出信号表。其电路方框图如图2。

　　图2 现场用晶闸管交流调功器电路方框图。
