　　PN结及其形成过程

　　在杂质半导体中， 正负电荷数是相等的，它们的作用相互抵消，因此保持电中性。

　　1、载流子的浓度差产生的多子的扩散运动

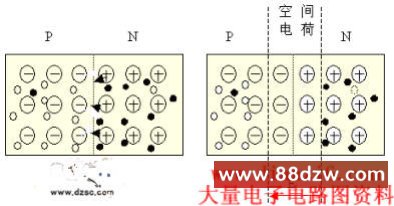

　　在P型半导体和N型半导体结合后，在它们的交界处就出现了电子和空穴的浓度差，N型区内的电子很多而空穴很少，P型区内的空穴而电子很少，这样电子和空穴很多都要从浓度高的地方向浓度低的地方扩散，因此，有些电子要从N型区向P型区扩散， 也有一些空穴要从P型区向N型区扩散。

　　2、电子和空穴的复合形成了空间电荷区

　　电子和空穴带有相反的电荷，它们在扩散过程中要产生复合（中和），结果使P区和N区中原来的电中性被破坏。 P区失去空穴留下带负电的离子，N区失去电子留下带正电的离子， 这些离子因物质结构的关系，它们不能移动，因此称为空间电荷，它们集中在P区和N区的交界面附近，形成了一个很薄的空间电荷区，这就是所谓的PN结。

　　3、空间电荷区产生的内电场E又阻止多子的扩散运动

　　在空间电荷区后，由于正负电荷之间的相互作用，在空间电荷区中形成一个电场，其方向从带正电的N区指向带负电的P区，由于该电场是由载流子扩散后在半导体内部形成的，故称为内电场。因为内电场的方向与电子的扩散方向相同，与空穴的扩散方向相反，所以它是阻止载流子的扩散运动的。

　　综上所述，PN结中存在着两种载流子的运动。一种是多子克服电场的阻力的扩散运动；另一种是少子在内电场的作用下产生的漂移运动。因此，只有当扩散运动与漂移运动达到动态平衡时，空间电荷区的宽度和内建电场才能相对稳定。由于两种运动产生的电流方向相反，因而在无外电场或其他因素激励时，PN结中无宏观电流。
