正交振荡器

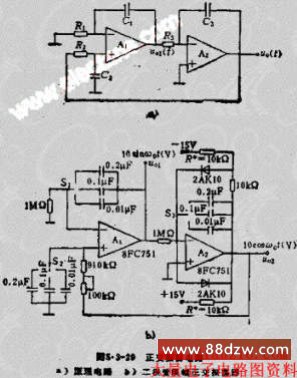

正交振荡器可以同时输出相互正交的正弦波和余弦波。图5.3-29A示出了一个正交振荡器的原理电路，它是由一个同相积分器A1和一个反相积分器A2串接而成的。

当R1C1=R2C2、R1=R2=R、C1=C2=C时，可得

这是一个标准的正弦波振荡微分方程，其解为

图5.3-29B是用8FC751型低功耗集成运放组成的实际正交振荡器，该电路采用二极管限幅器，而个电阻RO是输出波形对称性及失真调节电阻。100千欧电位器是稳定性调节电位器。利用转换开关S可以分别获得10SIN+WOT（V）、10COSE0T（V），频率为15HZ、1.5HZ、0.75HZ的正余弦波输出1.1.5音叉振荡器。

音叉振荡器是用音叉作业谐振元件的，它具有频率稳定度高（可达正负5*10负6次方），结构简单，性能可靠和而震动冲击等优点。但只能用于音频范围。目前所用的音叉谐振器有电磁音叉和压电音叉两种。电磁音叉的频率温度特性好，倔体积大，制造工艺复杂。
